UCS(명령)

현재 UCS의 원점 및 방향을 설정합니다.

액세스 방법

도구 세트: 모델링 탭 > UCS 패널.

메뉴: 도구 > 새 UCS.

바로 가기 메뉴: UCS 아이콘을 마우스 오른쪽 버튼으로 클릭하고 옵션을 클릭합니다.

요약

UCS는 도면 및 모델링에 대한 XY 평면(작업 평면) 및 Z축 방향을 설정하는 활성 좌표계입니다. 점을 지정하고 좌표를 입력하고 도면 도구(예: 직교 모드 및 그리드)를 사용하기에 도면을 좀 더 편리하게 만들기 위해 UCS 원점 및 방향을 조정합니다.

UCSVP 시스템 변수가 뷰포트에 대해 1로 설정된 경우 UCS를 해당 뷰포트에 저장할 수 있습니다.

프롬프트 리스트

다음과 같은 프롬프트가 표시됩니다.

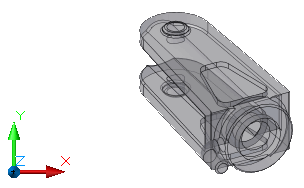

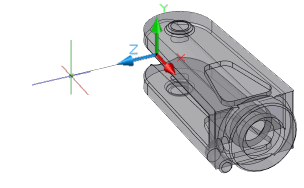

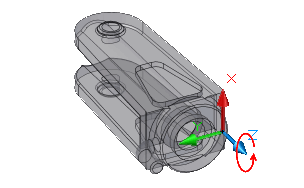

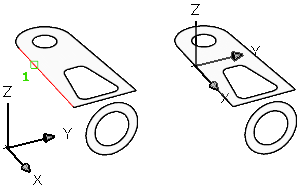

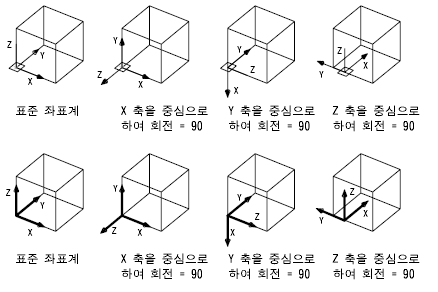

UCS의 원점 지정 또는 [면(F)/이름(NA)/객체(OB)/이전(P)/뷰(V)/표준(W)/X/Y/Z/Z축(ZA)] <표준>:

UCS의 원점을 지정합니다.

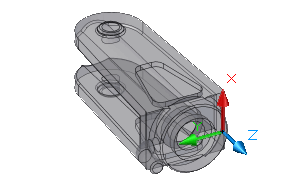

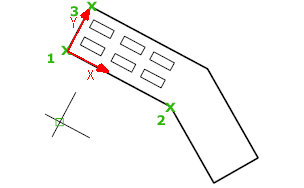

한 개, 두 개 또는 세 개의 점을 사용하여 새 UCS를 정의합니다.

하나의 점을 지정할 경우 X축, Y축 및 Z축의 방향을 변경하지 않고 현재 UCS의 원점을 이동합니다.
두 번째 점을 지정할 경우 이 점을 관통하여 양의 X축이 통과하도록 UCS가 회전합니다.
세 번째 점을 지정할 경우 양의 Y축을 정의하기 위해 새 X축 주위에서 UCS가 회전합니다.

이들 세 점은 원점, 양의 X축 위의 점, 양의 XY 평면 위의 점을 지정합니다.

주: 좌표를 입력할 때 Z 좌표 값을 지정하지 않으면 현재 Z 값이 사용됩니다.

팁: 또한 UCS 아이콘 원점 그립을 선택하여 직접 새 위치로 끌거나 원점 그립 메뉴에서 원점만 이동을 선택할 수 있습니다.

면

팁: 또한 UCS 아이콘을 선택하고 끌어(또는 원점 그립 메뉴에서 이동 및 정렬 선택) 동적으로 UCS와 면을 정렬할 수 있습니다.

3D 객체에서 동적으로 UCS를 면에 정렬합니다.

UCS가 어떻게 정렬될지 미리 보려면 면 위로 커서를 이동합니다.

다음: 인접 면 또는 선택한 모서리의 뒷면에 UCS를 배치합니다.

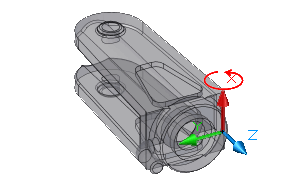

X반전: UCS를 X축 둘레로 180도 회전합니다.
Y반전: UCS를 Y축 둘레로 180도 회전합니다.
수락: 변경 사항을 수락하고 UCS를 배치합니다.

명명됨

명명된 UCS 정의를 저장하거나 복원합니다.

팁: 또한 UCS 아이콘을 마우스 오른쪽 버튼으로 클릭하고 명명된 UCS를 클릭하여 명명된 UCS 정의를 저장하거나 복원할 수 있습니다.

복원

저장된 UCS 정의를 현재 UCS가 되도록 복원합니다.

이름: 복원할 UCS 정의의 이름을 지정합니다.
?—UCS 정의 나열: 지정된 UCS 정의에 대한 상세 정보를 나열합니다.

저장

현재 UCS를 지정한 이름으로 저장합니다.

이름: UCS 정의의 이름을 지정합니다.

삭제

저장된 정의 리스트에서 지정된 UCS 정의를 제거합니다.

현재 활성화된 UCS 정의를 삭제하면 UCS가 제자리에 있지만 이름 없음으로 나열됩니다.

?—UCS 정의 나열

현재 UCS를 기준으로 저장된 각 UCS 정의의 원점 및 X축, Y축 및 Z축을 표시하는 저장된 UCS 정의를 나열합니다. 모든 UCS 정의를 나열하려면 별표를 입력합니다. 현재 UCS가 표준 좌표계(WCS)와 동일하면 표준으로 나열됩니다. 사용자 UCS이지만 이름이 없으면 이름 없음으로 나열됩니다.
