객체를 저장하거나 블록을 파일로 변환합니다.
WBLOCK(명령)
도구 세트: .
요약

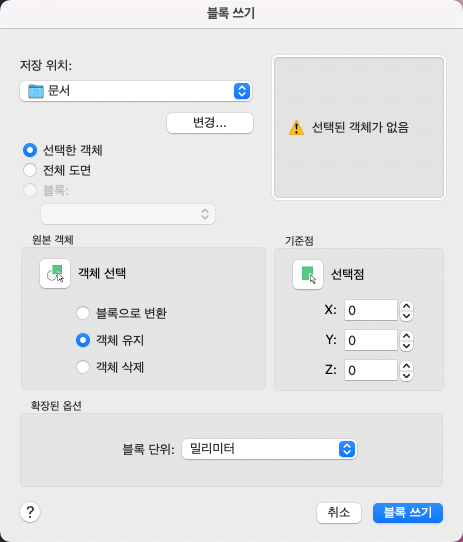

아무 항목도 선택하지 않았는지, 단일 블록을 선택했는지 아니면 블록 외의 객체를 선택했는지에 따라 블록 쓰기 대화상자에는 각기 다른 기본 설정이 표시됩니다.
옵션 리스트
다음과 같은 옵션이 표시됩니다.
저장 위치
-
파일의 새 이름 및 위치와 블록이 삽입될 때 사용될 측정 단위를 지정합니다.
- 파일 이름 및 경로
-
블록 또는 객체를 저장할 파일 이름 및 경로를 지정합니다.
- 찾아보기
-
표준 파일 선택 대화상자를 표시합니다.
미리보기
-
도면 파일에 쓰기 위해 선택한 객체의 미리보기를 표시합니다.
작성
블록과 객체를 지정하고 파일로 저장하며 삽입점을 지정합니다.
- 선택된 객체
-
객체를 파일로 저장하도록 선택합니다. 기준점을 지정하고 아래에서 객체를 선택합니다.
- 전체 도면
-
현재 도면을 다른 파일로 저장하도록 선택합니다.
- 블록
-
파일로 저장할 기존 블록을 지정합니다. 리스트에서 이름을 선택합니다.
원본 객체
-
블록 작성에 사용된 객체에 블록 작성 효과를 설정합니다.
- 객체 선택 버튼
-
파일로 저장할 하나 이상의 객체를 선택할 수 있도록 대화상자를 잠시 닫습니다.
- 블록으로 변환
-
선택된 객체를 파일로 저장한 후에 현재 도면 내의 블록으로 변환합니다.
- 객체 유지
-
선택한 객체를 파일로 저장한 후 이들 객체를 현재 도면에 그대로 유지합니다.
- 객체 삭제
-
선택한 객체를 파일로 저장한 후 현재 도면에서 삭제합니다.
기준점
블록의 기준점을 지정합니다. 기본값은 0,0,0입니다.
- 점 선택
-
삽입 기준점을 현재 도면에 지정할 수 있도록 대화상자를 임시로 닫습니다.
- X
-
기준점의 X 좌표값을 지정합니다.
- Y
-
기준점의 Y 좌표값을 지정합니다.
- Z
-
기준점의 Z 좌표값을 지정합니다.
확장된 옵션
- 블록 단위
-
다른 단위를 사용하는 도면에 새 파일을 블록으로 삽입할 경우 자동 축척에 사용될 단위 값을 지정합니다. 도면을 삽입할 때 자동 축척을 원하지 않으면 단위 없음을 선택합니다. INSUNITS를 참고하십시오.
