COMPARE(명령)

지정된 도면 파일을 현재 도면 파일과 비교하여, 구름형 리비전 내에 색상으로 차이점을 강조 표시합니다.

액세스 방법

도구막대:

메뉴: 파일 > DWG 비교

도면 선택 대화상자가 표시됩니다. 현재 도면과 비교하려는 도면 파일을 선택합니다.

COMPARE 명령은 현재 도면과 지정된 비교 도면 간에 시각적 비교를 제공합니다. 일반적으로 이러한 파일은 한 도면의 다른 리비전으로, 검토하고 수정할 수 있습니다. DWG 비교 바이저를 사용하여 비교할 수 있습니다.

DWG 비교 바이저

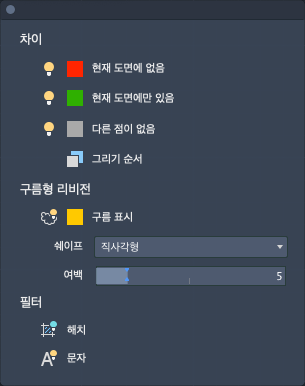

설정 팔레트

차이점

현재 도면에만 있는 객체, 비교된 도면에만 있는 객체, 또는 두 도면에 공통된 객체를 켜거나 끕니다.

색상 견본. 현재 도면에만 있는 객체, 비교된 도면에만 있는 객체, 또는 두 도면에 공통된 객체의 색을 지정합니다.

비교에서 겹치는 객체의 표시 순서를 조정합니다.

구름형 수정기호

비교의 각 변경 사항 세트 주위에서 구름형 리비전을 표시하거나 숨깁니다. 구름형 리비전 표시 여부에 관계없이 변경 사항 세트는 동일합니다.

쉐이프
  • 직사각형. 각 변경 사항 세트 주위에 단일 직사각형 구름형 리비전을 작성해 변경 사항을 표시합니다.
  • 폴리곤. 변경 사항을 표시하기 위해 각 변경 사항 세트 주위에 폴리곤 구름형 리비전을 작성합니다.

여백. 변경 사항과 구름형 리비전 사이 여백을 제어합니다.

필터

비교에 해치 객체가 포함되는지 여부를 조정합니다.

비교에 문자 객체가 포함되는지 여부를 조정합니다.
