도면을 비교하려면

현재 도면과 지정된 비교 도면 간의 차이점을 검토합니다.

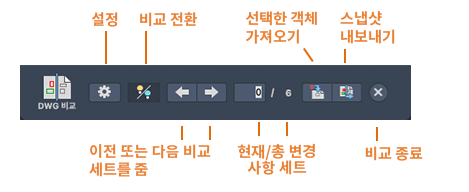

DWG 비교 바이저가 열리고 비교 결과가 현재 도면에 표시됩니다. 이 바이저는 비교 결과를 검토하고 조정하기 위한 여러 명령 및 옵션을 제공합니다.

비교 도면과 현재 도면의 차이점은 구름형 리비전에 둘러싸인 변경 사항 세트에 대한 근접성을 기준으로 그룹화됩니다. 차이점은 색상별로 구분됩니다. 기본적으로 색상은 다음과 같이 지정됩니다.

주:

현재 도면에서 꺼져 있거나 동결된 도면층은 비교 결과에서 표시되지 않습니다.
비교 도면에서 수행한 변경 사항은 비교 도면에 변경 사항을 저장할 때까지 비교 결과에 표시되지 않습니다.
열린 도면이 없는 경우에도 파일 메뉴에서 DWG 비교 유틸리티를 시작할 수 있습니다. DWG 비교 대화상자에서 기준 도면 및 참조 도면을 지정하고 비교를 클릭합니다. 비교 결과가 기준 도면에 표시됩니다.

비교를 위한 표시 설정 변경

비교된 객체의 가시성 변경

현재 도면에 없음 또는 현재 도면에서만 옵션 옆에 있는 전구를 클릭하여 비교된 도면 파일 또는 현재 도면 파일 간 차이점의 가시성을 전환합니다.
다른 점이 없음 옵션 옆에 있는 전구를 클릭하여 두 도면 파일에서 동일한 객체의 가시성을 전환합니다.

비교된 객체의 그리기 순서 변경

현재 도면과 비교된 도면에서 겹치는 객체 간에 그리기 순서를 역으로 바꾸려면 클릭합니다. 기본적으로 현재 도면의 객체가 비교된 도면의 객체 맨 위에 표시됩니다.

가시성, 색상 및 구름형 리비전의 쉐이프 변경

구름형 리비전은 비교되는 파일 간 차이를 강조 표시하기 위해 비교 도면에서 사용됩니다.

주: 구름형 리비전의 호 크기는 현재 도면의 범위를 기준으로 자동으로 결정됩니다. 대형 도면은 구름형 리비전에서 대형 호를 자동으로 사용합니다.

비교에서 해치 또는 문자 제외

필터는 다음 객체에 대한 비교 결과를 숨기는 방법을 제공합니다.

비교 결과 임시로 끄기

비교 도면에서 선택한 객체는 현재 도면에 복사되며 더 이상 두 도면 간에 차이점이 없습니다.

스냅샷 내보내기를 클릭하여 추가로 검토하기 위해 두 비교 도면을 새 스냅샷 도면 파일에 결합합니다.
비교 스냅샷 내보내기 대화상자에서 계속을 클릭합니다.
도면 파일을 저장합니다. 기본적으로 파일 이름은 Compare_Current Drawing vs Compared Drawing.dwg입니다.

이 작업을 수행하면 두 파일 간의 차이점을 표시하는 도면 파일이 작성됩니다. 스냅샷 도면에서 비교 중인 두 도면은 블록으로 저장됩니다.
