모형 배치에서는 도면 영역을 모형 공간 뷰포트라는 하나 이상의 인접한 직사각형 뷰로 분할할 수 있습니다.
뷰포트는 모형의 여러 뷰를 표시하는 영역입니다. 모형 배치에서 작업할 때 도면 영역을 모형 공간 뷰포트라는 하나 이상의 인접한 직사각형 뷰로 분할할 수 있습니다. 크고 복잡한 도면의 경우 여러 뷰를 표시하면 단일 뷰에서 줌하거나 초점이동하는 데 필요한 시간을 줄일 수 있습니다. 또한 한 뷰에서 놓치기 쉬운 오류를 다른 뷰에서는 분명하게 볼 수 있습니다.

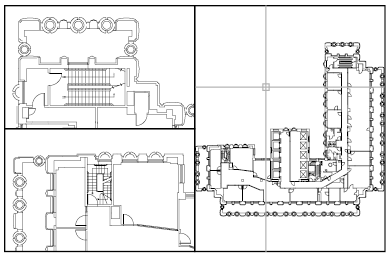

모형 배치에서 작성된 뷰포트는 도면 영역을 완전히 채우고 중첩되지 않습니다. 하나의 뷰포트에서 변경한 사항은 다른 뷰포트에서 동시에 업데이트됩니다. 그림에서는 3개의 모형 공간 뷰포트를 보여줍니다.
명명된 (도면 공간) 배치에 뷰포트를 작성할 수도 있습니다. 배치 뷰포트라고 하는 이러한 뷰포트를 사용하여 시트에 도면의 뷰를 정렬합니다. 배치 뷰포트는 이동하고 크기를 조정할 수 있습니다. 배치 뷰포트를 사용하면 화면표시를 더욱 세밀하게 제어할 수 있습니다. 예를 들어, 다른 도면층에 영향을 주지 않고 한 개의 배치 뷰포트에서 특정 도면층을 동결할 수 있습니다.
모형 공간 뷰포트 사용
모형 공간 뷰포트를 사용하여 다음 작업을 수행할 수 있습니다.
- 초점이동, 줌, 스냅, 그리드 및 UCS 아이콘 모드 설정, 명명된 뷰 복원
- 개별 뷰포트와 함께 사용자 좌표계 방향을 저장합니다.
- 명령을 수행할 때 하나의 뷰포트에서 다른 뷰포트로 그림
- 뷰포트 정렬을 모형 배치에서 재사용하거나 명명된 배치에 삽입할 수 있도록 이름을 지정합니다.
일반적으로 3D 모형으로 작업하는 경우 뷰포트마다 좌표계를 다르게 설정하면 유용합니다.
모형 공간 뷰포트 분할 및 결합

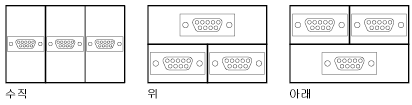

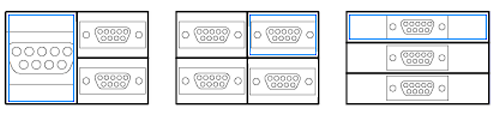

아래 그림에서는 여러 기본 모형 공간 뷰포트 구성을 보여줍니다.
모형 공간 뷰포트는 분할 및 결합하여 간단하게 수정할 수 있습니다. 두 개의 뷰포트를 결합하려면 뷰포트가 길이가 같은 공통 모서리를 공유해야 합니다.
