선택한 기준을 바탕으로 도면층을 그룹화합니다.
LAYER(명령)
메뉴: : 새 동적 도면층 그룹
요약
도면층 팔레트에 동적 도면층 그룹을 추가하면 확장 시 규칙과 일치하는 도면층이 도면층 그룹 아래 도면층 리스트에 표시됩니다.

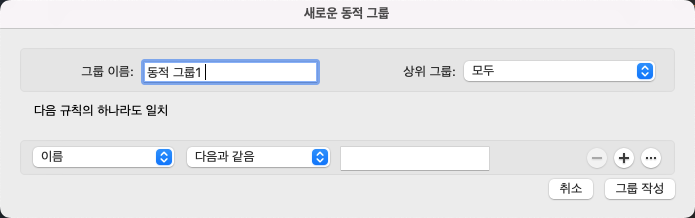

옵션 리스트
다음과 같은 옵션이 표시됩니다.
그룹 이름
도면층 그룹 이름을 입력할 수 있는 공간을 제공합니다.
상위 그룹
새 동적 도면층 그룹이 아래에 내포될 수 있는 모든 도면층 그룹의 리스트를 표시합니다.
규칙
도면층의 특성을 표시합니다. 하나 이상의 특성을 사용하여 도면층 그룹을 정의할 수 있습니다. 예들 들면, 빨간색 또는 파란색이며 사용 중인 모든 도면층을 표시하는 도면층 그룹을 정의할 수 있습니다. 두 개 이상의 색상, 선종류 또는 선가중치를 포함하려면 다른 규칙을 추가하고 다른 설정을 선택합니다.
- Name
-
편집 필드에서 와일드카드 문자를 사용하여 도면층 이름을 필터링합니다. 예들 들면, *mech*를 입력하여 이름에 mech 문자가 있는 모든 도면층을 포함합니다.
- 동결 상태
-
도면층 동결 또는 동결해제를 선택합니다.
- 뷰포트 가시성
-
보이는 도면층(켜기) 또는 숨겨진 도면층(끄기)을 선택합니다.
- 잠금 상태
-
잠긴 도면층 또는 잠금해제된 도면층을 선택합니다.
- 플롯 상태
-
플로팅 또는 비플로팅 도면층을 선택합니다.
- 색상
-
선택한 색상과 일치하거나 일치하지 않는 도면층을 선택합니다. 색상 선택을 선택하여 색상 팔레트 대화상자를 표시합니다.
- 선종류
-
선택한 선종류와 일치하거나 일치하지 않는 도면층을 선택합니다. 관리를 선택하면 선종류 선택 대화상자가 표시됩니다.
- 선가중치
-
선택한 선가중치와 일치하거나 일치하지 않는 도면층을 선택합니다. 관리를 선택하면 선가중치 선택 대화상자가 표시됩니다.
- 투명도
-
지정한 투명도와 일치하거나 일치하지 않는 도면층을 선택합니다. 슬라이더를 끌어 투명도 레벨을 지정합니다.
- 플롯 스타일(명명된 플롯 스타일을 사용하는 도면에 적용)
-
선택한 명명된 플롯 스타일과 일치하거나 일치하지 않는 도면층을 선택합니다.
- 새 VP 동결 상태
-
새 뷰포트에서 동결 또는 동결해제된 도면층을 선택합니다.
- 뷰포트 색상
-
색상 재지정이 있고, 선택한 색상과 일치 또는 일치하지 않는 도면층을 선택합니다. 색상 선택을 선택하여 색상 팔레트 대화상자를 표시합니다.
- 뷰포트 동결 상태
-
현재 뷰포트에서 도면층을 동결할지 또는 동결해제할지 선택합니다.
- 뷰포트 선종류
-
선종류 재지정이 있고, 선택한 선종류와 일치 또는 일치하지 않는 도면층을 선택합니다. 관리를 선택하면 선종류 선택 대화상자가 표시됩니다.
- 뷰포트 선가중치
-
선가중치 재지정이 있고, 선택한 선가중치와 일치 또는 일치하지 않는 도면층을 선택합니다. 관리를 선택하면 선가중치 선택 대화상자가 표시됩니다.
- 뷰포트 투명도
-
투명도 재지정이 있고, 지정한 투명도와 일치 또는 일치하지 않는 도면층을 선택합니다. 슬라이더를 끌어 투명도 레벨을 지정합니다.
- 뷰포트 플롯 스타일(명명된 플롯 스타일을 사용하는 도면에 적용)
-
플롯 스타일 재지정이 있고, 선택한 명명된 플롯 스타일과 일치하거나 일치하지 않는 도면층을 선택합니다.
- 도면층
-
모형 공간 또는 뷰포트에서 사용되는 도면층 또는 사용되지 않는 도면층을 선택합니다.
규칙 제거
단일 규칙 또는 규칙 그룹을 제거합니다.
규칙 그룹 작성
규칙을 작성하고 그룹화합니다. 그룹화 규칙을 사용하면 복잡한 필터를 만들 수 있습니다.
규칙 추가
새 규칙을 추가합니다. 새 컨트롤 세트를 사용하여 도면층 특성 및 규칙에 대한 조건을 지정합니다.
그룹 작성
도면층 팔레트에 새 동적 그룹을 추가합니다.
