도면층 팔레트

도면의 도면층 리스트와 도면층의 특성을 표시합니다. 도면층을 추가, 삭제 및 이름을 변경하고, 특성을 변경하고, 변경 사항을 적용할 수 있습니다.

LAYER(명령)

메뉴: 형식 > 도면층

도구막대

현재로 만들기

현재 도면층을 선택한 객체의 도면층으로 설정합니다. (LAYMCUR 명령 참조)

도면층 일치

선택한 객체의 도면층이 대상 도면층과 일치하도록 변경합니다. (LAYMCH 명령 참조)

이전 레이어

도면층 설정에 대한 마지막 변경 사항을 취소합니다. (LAYERP 명령 참조)

도면층 분리

선택한 객체의 도면층을 제외한 모든 도면층을 숨기거나 잠급니다. (LAYISO 명령 참조)

도면층 분리 해제

LAYISO 명령을 통해 숨겨지거나 잠긴 모든 도면층을 복원합니다. (LAYUNISO 명령 참조)

도면층 동결

선택한 객체의 도면층을 동결합니다. (LAYFRZ 명령 참조)

도면층 끄기

선택한 객체의 도면층을 끕니다. (LAYOFF 명령 참조)

도면층 잠금

선택한 객체의 도면층을 잠급니다. (LAYLCK 명령 참조)

도면층 잠금해제

선택한 객체의 도면층을 잠금해제합니다. (LAYULK 명령 참조)

팔레트 고정₩부동

팔레트를 도면 영역의 오른쪽에 고정합니다.
이동해 크기를 조절할 수 있도록 팔레트 고정을 해제합니다.

도면층 드롭다운

현재 도면층 및 해당 색상과 함께 몇 가지 공통 특성을 표시합니다. 드롭다운 리스트를 클릭하면 도면층의 켜기/끄기, 잠금/잠금해제 또는 동결해제/동결 상태를 조정할 수 있습니다. 또한 도면층을 선택해 현재 도면층으로 설정할 수 있습니다.

도면층 상태 드롭다운

도면에 현재 도면층 상태가 표시됩니다.

새 도면층 상태 추가: 새 도면층 상태 추가 대화상자가 열려 도면층에서 새 도면층 상태를 작성할 수 있습니다.
도면층 상태 관리: 도면층 상태 관리자 대화상자가 열려 도면에서 도면층 상태를 모두 관리할 수 있습니다.

도면층 리스트

도면층 리스트를 사용하여 도면층 특성을 수정합니다. 현재 설정을 클릭하여 선택한 도면층 또는 도면층 그룹의 도면층 특성을 변경합니다. 또한 도면층을 두 번 클릭하면 현재 도면층으로 설정할 수 있습니다.

열이 표시됨. 열 레이블을 마우스 오른쪽 버튼으로 클릭해 표시할 열을 선택할 수 있습니다.
정렬 열 레이블을 클릭하면 해당 열을 기준으로 정렬할 수 있습니다. 이름 열 레이블의 오른쪽 끝에 있는 화살표를 클릭하면 이름 또는 색상으로 정렬됩니다.
열 순서. 열을 리스트의 새 위치로 끌어 열 순서를 변경합니다.

열

상태(기본적으로 숨겨짐)

도면층 상태를 사용 중인 도면층, 빈 도면층 또는 현재 도면층으로 표시합니다.

객체 선택(기본적으로 숨겨짐)

도면층이 현재 선택된 객체에 지정되었는지 여부를 나타냅니다. 활성 상태인 명령이 없는 경우 객체를 선택해야 합니다.

가시성

선택한 도면층을 켜거나 끕니다. 도면층이 켜져 있으면 도면층을 볼 수 있고 플로팅할 수 있습니다. 꺼져 있는 도면층은 보이지 않으며, 플롯 열의 설정이 켜져 있어도 플로팅되지 않습니다.

설명(기본적으로 숨겨짐)

(선택적) 도면층 또는 도면층 필터에 대해 설명합니다.

색상

선택한 도면층에 대한 색상을 지정할 수 있는 색상 선택 대화상자를 표시합니다.

이름

도면층 또는 필터의 이름을 표시합니다. F2 키를 눌러 새 이름을 입력합니다.

동결

선택한 도면층을 동결합니다. 복잡한 도면에서 도면층을 동결하여 성능을 향상시키고 재생성 시간을 줄일 수 있습니다. 동결된 도면층의 객체는 표시, 플롯 또는 재생성되지 않습니다.

3D 모델링을 지원하는 도면에서는 동결된 도면층이 렌더링되지 않습니다. AutoCAD LT에는 해당되지 않습니다.

팁: 오랫동안 보이지 않게 하려는 도면층을 동결합니다. 가시성 설정을 자주 전환하려는 경우에는 도면이 재생성되지 않도록 켜기/끄기 설정을 사용합니다.

잠금

선택한 도면층을 잠그거나 잠금해제합니다. 잠금된 도면층의 객체는 수정할 수 없습니다. 잠긴 도면층의 객체는 페이드가 적용되어 나타나고, 객체 위에 마우스를 놓으면 작은 자물쇠 아이콘이 표시됩니다.

주: LAYLOCKFADECTL을 사용하여 잠긴 도면층에 대한 페이드 레벨을 설정하면 잠긴 도면층에 있는 객체를 확인할 수 있습니다.

선가중치(기본적으로 숨겨짐)

도면층과 연관된 선가중치를 표시합니다. 선가중치 이름을 클릭하면 사용 가능한 선가중치가 포함된 드롭다운 리스트가 표시됩니다.

선종류(기본적으로 숨겨짐)

도면층과 연관된 선종류를 표시합니다. 선종류 이름을 클릭하면 로드된 선종류가 포함된 드롭다운 리스트가 표시됩니다. 드롭다운 리스트 아래에서 관리를 클릭하면 선종류 선택 대화상자가 표시됩니다.

투명도 (기본적으로 숨겨짐)

선택한 도면층에서 모든 객체의 가시성을 조정합니다. 개별 객체에 투명도를 적용하면 해당 객체의 투명도 특성이 도면층의 투명도 설정을 재지정합니다. 슬라이더를 끌어 도면층에서 객체의 투명도를 조정합니다. 값이 클수록 객체는 더 투명하게 표시됩니다.

플롯

선택된 도면층의 플롯 여부를 조정합니다. 도면층에 대한 플로팅을 끄는 경우에도 해당 도면층의 객체가 계속 표시됩니다. 꺼져 있거나 동결된 도면층은 플롯 설정에 관계없이 플로팅되지 않습니다.

플롯 스타일(기본적으로 숨겨짐)

도면층과 연관된 플롯 스타일을 표시합니다. 색상 종속 플롯 스타일로 작업하는 경우에는(PSTYLEPOLICY 시스템 변수가 1로 설정됨) 도면층과 연관된 플롯 스타일을 변경할 수 없습니다. 플롯 스타일 이름을 클릭하면 사용 가능한 플롯 스타일이 포함된 드롭다운 리스트가 표시됩니다.

새 VP 동결(기본적으로 숨겨짐)

새 배치 뷰포트에서 선택된 도면층을 동결합니다. 예들 들어 모든 새 뷰포트에서 DIMENSIONS 도면층을 동결하면 새로 작성하는 배치 뷰포트에서 치수 표시가 제한됩니다. 그러나 기존 뷰포트의 DIMENSIONS 도면층에는 영향을 주지 않습니다. 나중에 치수가 필요한 뷰포트를 작성할 경우, 현재 뷰포트 설정을 변경하여 기본 설정을 재지정할 수 있습니다.

VP 동결(배치 탭에서만 사용 가능)

현재 배치 뷰포트에서 선택된 도면층만 동결합니다. 도면에서 도면층이 이미 동결되었거나 꺼진 경우에는 현재 배치 뷰포트에서 도면층을 동결해제할 수 없습니다.

VP 색상(배치 탭에서만 사용 가능)

현재 배치 뷰포트에 대해 선택된 도면층과 연관된 색상에 대한 재지정을 설정합니다.

VP 선가중치(배치 탭에서만 제공)

현재 배치 뷰포트에 대해 선택된 도면층과 연관된 선가중치에 대한 재지정을 설정합니다.

VP 선종류(배치 탭에서만 제공)

현재 배치 뷰포트에 대해 선택된 도면층과 연관된 선종류에 대한 재지정을 설정합니다.

VP 투명도(배치 탭에서만 제공)

현재 배치 뷰포트에 대해 선택된 도면층과 연관된 투명도에 대한 재지정을 설정합니다.

VP 플롯 스타일(배치 탭에서만 제공)

현재 배치 뷰포트에 대해 선택된 도면층과 연관된 플롯 스타일에 대한 재지정을 설정합니다. 도면의 비주얼 스타일이 개념 또는 실제로 설정된 경우 재지정 설정은 뷰포트에서 보이지 않으며 플롯되지 않습니다. 색상 종속 플롯 스타일의 경우(PSTYLEPOLICY 시스템 변수가 1로 설정됨) 플롯 스타일 재지정을 설정할 수 없습니다.

자동 그룹

제품에서 동적으로 작성해 채우는 다음과 같은 도면층 그룹이 있습니다.

모든 비외부 참조 도면층. 외부 참조 도면에서 참조되지 않는 모든 도면층을 나열합니다.
사용된 모든 도면층. '사용된 모든 도면층' 도면층 그룹의 표시를 전환합니다. 이 도면층 그룹은 현재 객체가 없는 모든 도면층을 나열하도록 동적으로 업데이트됩니다. (SHOWALLUSEDLAYERSGROUP 시스템 변수 참조)
Xref(외부 참조). 외부 참조 도면층 그룹의 표시를 전환합니다. 이 도면층 그룹은 내포된 도면층 그룹으로 부착된 모든 외부 참조(xref)와 그 도면층을 나열하도록 동적으로 업데이트됩니다. 이 도면층 그룹을 표시하려면 외부 참조 도면층 표시를 활성화해야 합니다. (SHOWXREFGROUPS 시스템 변수 참조)
재지정이 포함된 도면층. 뷰포트 재지정 도면층 그룹의 표시를 전환합니다. 이 도면층 그룹은 활성 배치 뷰포트에 특성 재지정이 포함된 모든 도면층을 나열하도록 동적으로 업데이트됩니다. (SHOWVPOVERRIDESGROUP 시스템 변수 참조)
비조정 도면층. 비조정 도면층 도면층 그룹의 표시를 전환합니다. 이 도면층 그룹은 조정되지 않은 모든 도면층을 나열하도록 동적으로 업데이트됩니다. (SHOWUNRECONCILEDLAYERSGROUP 시스템 변수 참조)
외부 참조 재지정 외부 참조 도면층 특성 재지정이 있는 외부 참조 도면에서 참조되는 모든 도면층을 나열합니다.

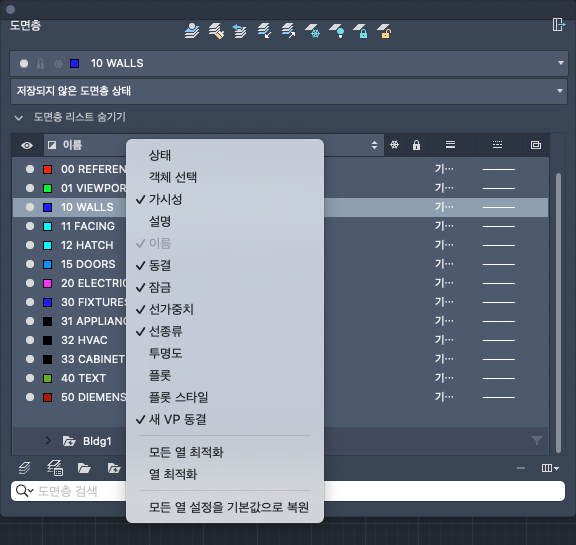

열 레이블 바로 가기 메뉴

열 이름: 전체 열을 이름별로 나열합니다. 선택 표식은 열이 표시에 포함됨을 나타냅니다. 열 이름을 클릭하면 해당 열을 표시하거나 숨길 수 있습니다. VP 동결, VP 색상, VP 선종류, VP 선가중치 및 VP 플롯 스타일은 배치 뷰포트가 활성화된 경우에만 사용할 수 있습니다.
모든 열 최적화: 각 열의 내용에 맞게 모든 열의 폭을 변경합니다.
열 최적화: 선택한 열의 내용에 맞게 해당 열의 폭을 변경합니다.
전체 열을 기본값으로 복원: 모든 열을 기본 표시 및 폭 설정으로 지정합니다.

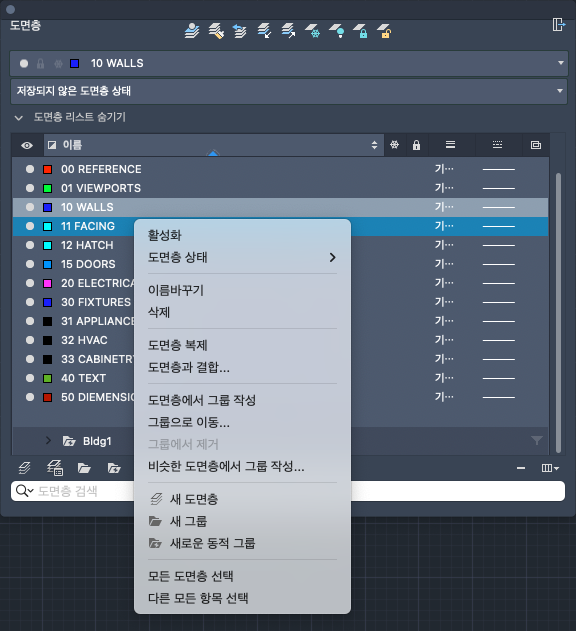

도면층 리스트 바로 가기 메뉴

활성화: 선택된 도면층을 현재 도면층으로 설정합니다. (CLAYER 시스템 변수 참조)
도면층 상태: 선택한 도면층의 동결, 잠금, 새 뷰포트에서 동결 또는 인쇄 도면층 상태를 전환합니다. 분리 옵션은 도면에서 선택한 도면층을 분리합니다. 선택한 도면층을 제외한 모든 도면층이 꺼지고 잠깁니다. (LAYISO 명령 참조)
이름바꾸기: 선택한 도면층의 이름을 바꿉니다.
삭제: 도면에서 선택한 도면층을 삭제합니다. 참조되지 않은 도면층만 삭제할 수 있습니다. 참조된 도면층에는 도면층 0 및 DEFPOINTS, 객체(블록 정의의 객체 포함)가 포함된 도면층, 현재 도면층 그리고 외부 참조 종속 도면층이 포함됩니다.

주: 공유 프로젝트 내에서 도면 작업을 하는 경우 또는 도면층 표준 세트를 기준으로 하는 도면에서 작업하는 경우, 도면층을 삭제할 때 주의해야 합니다.
중복 레이어: 선택한 도면층을 기반으로 새 도면층을 작성합니다. 새 도면층이 선택한 도면층의 상태 및 모든 특성을 상속합니다.
도면층과 결합: 선택한 도면층을 지정한 도면층으로 병합할 수 있는 도면층 선택 대화상자가 표시됩니다. 도면층이 병합되면 선택한 도면층이 도면에서 제거됩니다. (-LAYMRG 참조)
도면층에서 그룹 작성: 새 도면층 그룹을 작성하고 선택한 도면층을 도면층 그룹의 참조로 추가합니다.
그룹으로 이동: 지정한 도면층 그룹에 선택한 도면층을 참조로 추가할 수 있는 그룹 선택 대화상자가 표시됩니다.
그룹에서 제거: 도면층 그룹에서 선택된 도면층을 제거합니다.
비슷한 도면층에서 그룹 작성: 새 동적 그룹 대화상자를 표시하고 각 도면층의 특성에 대한 규칙을 정의합니다. 동적 그룹을 작성하기 전에 새 동적 그룹의 이름을 지정하거나 새 동적 그룹에 대한 규칙을 수정할 수 있습니다.
새 레이어: 새 레이어를 만듭니다. 도면층 리스트에 이름이 Layer1인 도면층이 표시됩니다. 이 이름은 바로 편집할 수 있습니다. 새 도면층은 도면층 리스트에서 현재 선택된 도면층의 특성(색상, 켜기 또는 끄기 상태 등)을 상속받습니다.
새 그룹: 새 도면층 그룹을 작성합니다. 도면층 리스트에 이름이 Group1인 도면층 그룹이 표시됩니다. 이 이름은 바로 편집할 수 있습니다.
새 동적 그룹: 새 동적 그룹 대화상자가 표시되어 지정된 도면층 특성을 기준으로 모든 도면층이 포함된 도면층 그룹을 작성할 수 있습니다.
모든 도면층 선택: 리스트 뷰에서 모든 도면층을 선택합니다.
다른 모든 항목 선택: 현재 선택한 도면층을 제외하고 리스트 뷰의 다른 모든 도면층을 선택합니다.

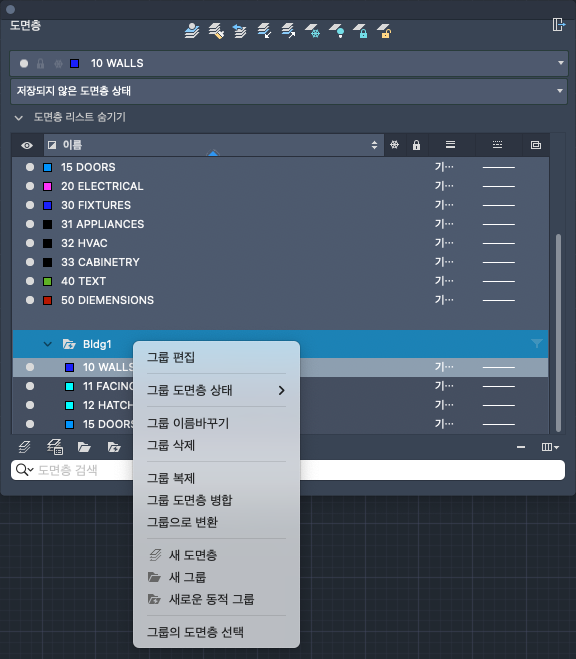

그룹 항목 바로 가기 메뉴

그룹 편집(동적 도면층 그룹에만 적용): 새 동적 그룹 대화상자가 표시되어 그룹 규칙을 수정할 수 있습니다.
그룹 도면층 상태: 선택한 도면층의 가시성, 동결, 잠금, 새 뷰포트에서 동결 또는 인쇄 도면층 상태를 전환합니다. 분리 옵션은 도면에서 선택한 도면층을 분리합니다. 선택한 도면층을 제외한 모든 도면층이 꺼지고 잠깁니다. (LAYISO 명령 참조)
그룹 이름 바꾸기: 선택한 도면층 그룹의 이름을 바꿉니다.
그룹 삭제: 선택한 도면층 그룹을 삭제합니다. 도면층 그룹 또는 해당 그룹이 참조하는 도면층을 삭제할 수 있는 옵션이 있습니다.
GROUPLAYERDELETABLE 시스템 변수가 삭제 중 도면층 그룹에서 참조하는 도면층의 제거 동작을 제어합니다.
그룹 숨기기(자동 그룹만): 선택한 도면층 그룹을 숨깁니다. 자동 그룹 표시 메뉴에서 선택해 그룹을 표시할 수 있습니다.
그룹 복제: 선택한 도면층 그룹을 기반으로 새 도면층 그룹을 작성합니다. 새 도면층 그룹은 선택한 도면층 그룹의 모든 도면층에 대한 참조를 상속합니다.
그룹 도면층 병합: 선택한 도면층 그룹의 도면층을 지정한 도면층으로 병합할 수 있는 도면층 선택 대화상자가 표시됩니다. 도면층이 병합되면 선택한 도면층이 도면에서 제거됩니다. (-LAYMRG 명령 참조)
그룹으로 변환: 선택한 동적 도면층 그룹에서 도면층 그룹을 작성합니다. 새 도면층이 추가 또는 변경되면 해당 도면층은 특성을 기준으로 더 이상 자동으로 그룹에 추가되거나, 그룹에서 제거되지 않습니다.
새 레이어: 새 레이어를 만듭니다. 도면층 리스트에 이름이 Layer1인 도면층이 표시됩니다. 이 이름은 바로 편집할 수 있습니다. 새 도면층은 도면층 리스트에서 현재 선택된 도면층의 특성(색상, 켜기 또는 끄기 상태 등)을 상속받습니다.
새 그룹: 새 도면층 그룹을 작성합니다. 도면층 리스트에 이름이 Group1인 도면층 그룹이 표시됩니다. 이 이름은 바로 편집할 수 있습니다.
새 동적 그룹: 새 동적 그룹 대화상자가 표시되어 지정된 도면층 특성을 기준으로 모든 도면층이 포함된 도면층 그룹을 작성할 수 있습니다.
그룹에서 도면층 선택: 선택한 도면층 그룹에서 도면층을 모두 선택합니다.

아래쪽 도구막대

새 도면층: 새 도면층을 작성합니다. 도면층 리스트에 이름이 Layer1인 도면층이 표시됩니다. 이 이름은 바로 편집할 수 있습니다. 새 도면층은 도면층 리스트에서 현재 선택된 도면층의 특성(색상, 켜기 또는 끄기 상태 등)을 상속받습니다.
도면층 상태 관리자: 도면층 상태 관리자 대화상자가 열려 도면에서 도면층 상태를 모두 관리할 수 있습니다.
새 도면층 그룹: 새 도면층 그룹을 작성합니다. 도면층 리스트에 이름이 Group1인 도면층 그룹이 표시됩니다. 이 이름은 바로 편집할 수 있습니다.
새 동적 도면층 그룹: 새 동적 그룹 대화상자가 표시되어 지정된 도면층 특성을 기준으로 모든 도면층이 포함된 도면층 그룹을 작성할 수 있습니다.
선택한 항목 삭제: 또는 선택한 도면층 또는 도면층 그룹을 삭제합니다.
참조되지 않은 도면층만 삭제할 수 있습니다. 참조된 도면층에는 도면층 0 및 DEFPOINTS, 객체(블록 정의의 객체 포함)가 포함된 도면층, 현재 도면층 그리고 외부 참조 종속 도면층이 포함됩니다.

주: 공유 프로젝트 내에서 도면 작업을 하는 경우 또는 도면층 표준 세트를 기준으로 하는 도면에서 작업하는 경우, 도면층 또는 도면층 그룹을 삭제할 때 주의해야 합니다.
