동적 블록은 구성요소 객체를 분해 및 수정할 필요 없이 필요에 따라 변경할 수 있는 고급 형태의 블록입니다. 동적 블록에는 매개변수라는 규칙이 있는데, 이러한 규칙을 통해 도면에서 블록 참조를 삽입할 때 블록 참조의 모양을 변경할 수 있습니다.
동적 블록을 사용하면 여러 정적 블록 정의 중 하나를 삽입하는 대신 쉐이프, 크기 또는 구성을 변경할 수 있는 블록 하나를 삽입할 수 있습니다. 예를 들어 동적 블록이 아닌 블록에서 문 블록을 축척해야 하는 경우 문의 폭과 높이에 따라 문의 두께를 축척합니다. 동적 블록을 사용하면 전체 블록에 영향을 미치지 않고 특정 구성요소를 축척하여 문의 폭과 높이에 따라 문의 두께를 축척하지 않을 수 있습니다.

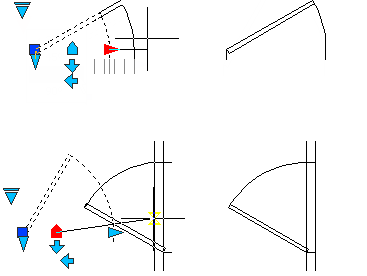

동적 블록 참조에는 삽입 후 도면에 참조가 표시되는 방식을 변경하는 사용자 특성 또는 그립(아래 그림 참조)이 포함되어 있습니다. 예를 들어 문의 동적 블록 참조는 도면에 해당 블록 참조를 삽입한 후 크기를 변경할 수 있습니다. 동적 블록을 사용하면 여러 정적 블록 정의 중 하나를 삽입하는 대신 쉐이프, 크기 또는 구성을 변경할 수 있는 블록 하나를 삽입할 수 있습니다.
매개변수를 사용하여 매개변수에 동작을 지정하여 동적 블록을 작성합니다.
동작 및 매개변수 정보
블록 정의에서 동작 및 매개변수는 블록이 도면에 삽입되면 해당 블록의 동작에 대한 규칙을 제공합니다.

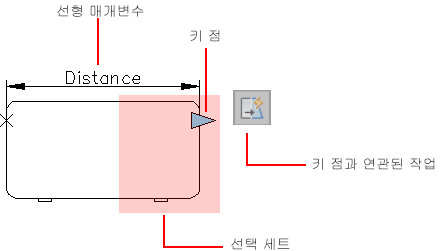

지정된 블록 형상 또는 매개변수에 따라 동작을 해당 매개변수에 연관시킬 수 있습니다. 매개변수는 도면에 그립으로 표현됩니다. 그립은 블록 정의의 점, 객체 또는 영역과 연관되어 있습니다. 그립을 편집할 때 연관된 동작이 블록 참조에서 변경될 사항을 결정합니다. 툴팁의 표시는 GRIPTIPS 시스템 변수로 제어합니다.
동작 매개변수는 특성 검사기를 사용하여 변경할 수 있습니다.
