Report Message
Autodesk Civil 3D 이벤트 뷰어에서 지정된 상황에 오류 메시지를 생성합니다.
특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| General | |
| Message | Autodesk Civil 3D 이벤트 뷰어의 설명 열에 표시되는 오류 메시지를 지정합니다. |
| Error Level | 오류 유형을 지정합니다.
|
| Miscellaneous | |
| Comment | 메시지에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
예제
이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Report Message Example.pkt

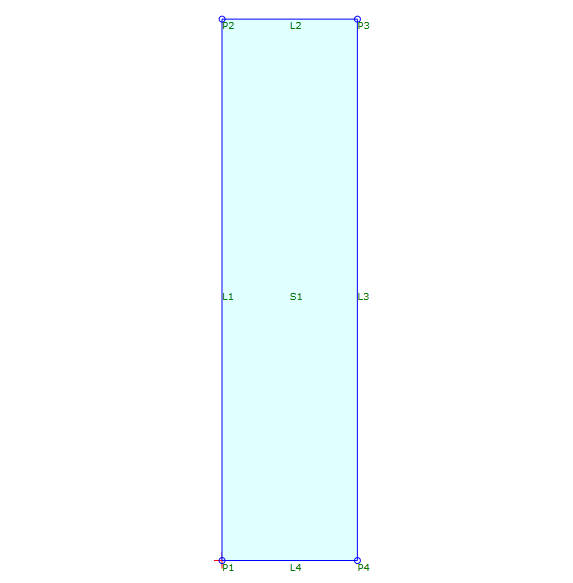

이 예에서는 사용자 지정 높이로 쉐이프를 그릴 수 있습니다.
- 사용자는 높이 입력 매개변수를 사용하여 쉐이프의 높이를 정의합니다.
Decision에서는 높이를 검사하여 10보다 작거나 같은지 여부를 확인합니다.
- 높이가 10보다 작거나 같은 경우 지오메트리가
User-Specified Height로 그려집니다.
- 높이가 10보다 큰 경우 보고서 메시지가 Autodesk Civil 3D 이벤트 뷰어에 메시지를 보내며 쉐이프가 기본 높이로 그려집니다.
