AutoExtractSoftSplit 규칙 그룹은 유틸리티 선을 병합합니다.
- AutoExtractSoftSplit_BD
- AutoExtractSoftSplit_AD
- AutoExtractSoftSplit_BU
- AutoExtractSoftSplit_AU

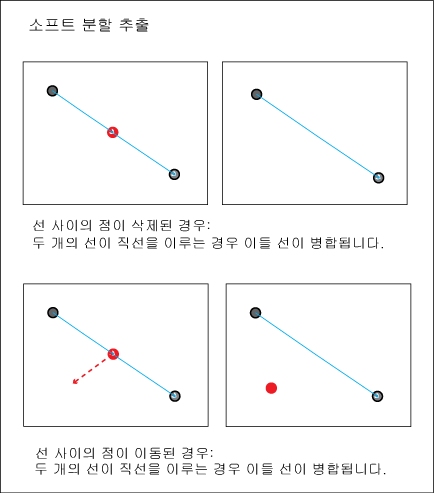

사례 1—선 사이의 점이 삭제된 경우 선을 병합합니다. 다음과 같은 경우에는 동일한 속성을 공유합니다. 소프트 분할의 결과 두 개의 선이 될 수 있는 지오메트리입니다.
사례 2—선 사이의 점이 이동된 경우 선을 병합합니다. 다음과 같은 경우에는 동일한 속성 피쳐를 공유합니다. 소프트 분할의 결과 두 개의 선이 될 수 있는 지오메트리입니다. 이 작업에서는 선과 이동한 점 사이의 연결이 해제됩니다.
이 규칙 그룹은 유틸리티 점 피쳐 클래스에 적용됩니다.
AutoExtractSoftSplit_BD
|
이름 |
AutoExtractSoftSplit_BD |
|
분류 |
선택적 피쳐 규칙입니다. |
|
위치 |
조립품: Autodesk.Map.IM.Utilities.dll 클래스 이름: Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
유형 |
클라이언트측 BD(Before Delete). Is System. Is Row. |
|
설명 |
점이 삭제된 경우 소프트 분할 선을 결합합니다. |
|
종속성 |
규칙 그룹의 구성원. |
AutoExtractSoftSplit_AD
|
이름 |
AutoExtractSoftSplit_AD |
|
분류 |
선택적 피쳐 규칙입니다. |
|
위치 |
조립품: Autodesk.Map.IM.Utilities.dll 클래스 이름: Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
유형 |
클라이언트측 AD(After Delete). Is System. Is Row. |
|
설명 |
점이 삭제된 경우 소프트 분할 선을 결합합니다. |
|
종속성 |
규칙 그룹의 구성원. |
AutoExtractSoftSplit_BU
|
이름 |
AutoExtractSoftSplit_BU |
|
분류 |
선택적 피쳐 규칙입니다. |
|
위치 |
조립품: Autodesk.Map.IM.Utilities.dll 클래스 이름: Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
유형 |
클라이언트측 BU(Before Update). Is System. Is Row. |
|
설명 |
점이 삭제된 경우 소프트 분할 선을 결합합니다. |
|
종속성 |
규칙 그룹의 구성원. MoveConnectedLines 규칙 그룹을 활성화한 경우 AutoExtractSoftSplit_BU 및 AutoExtractSoftSplit_AU를 비활성화해야 합니다. |
AutoExtractSoftSplit_AU
|
이름 |
AutoExtractSoftSplit_AU |
|
분류 |
선택적 피쳐 규칙입니다. |
|
위치 |
조립품: Autodesk.Map.IM.Utilities.dll 클래스 이름: Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
유형 |
클라이언트측 AU(After Update). Is System. Is Row. |
|
설명 |
점이 삭제된 경우 소프트 분할 선을 결합합니다. |
|
종속성 |
규칙 그룹의 구성원. MoveConnectedLines 규칙 그룹을 활성화한 경우 AutoExtractSoftSplit_BU 및 AutoExtractSoftSplit_AU를 비활성화해야 합니다. |
