데이터베이스에서 치수기입을 저장하는 특수 피쳐 클래스가 있습니다. 치수기입은 몇 개의 관련 피쳐 클래스로 구성됩니다. 치수기입 피쳐 클래스(상위 속성 피쳐 클래스)는 점(기호), 선 및 레이블과 같은 지오메트리 구성요소를 저장하는 여러 하위 피쳐 클래스와 관련됩니다.
기본 항목인 치수에는 정렬 치수와 직교 치수라는 두 가지 치수기입 피쳐 클래스가 포함됩니다. 치수기입에는 계산된 치수 또는 측정된 치수가 사용됩니다.
정렬 치수기입 정보를 참고하십시오.
직교 치수기입 정보를 참고하십시오.
치수기입 피쳐 클래스를 산업 모형에 추가하려면 산업 모형 설정을 사용합니다.
치수 확장 및 기본 치수 피쳐 클래스를 사용하는 것이 좋습니다. 데이터 모형 관리자에서 수동으로 치수기입 피쳐 클래스를 작성할 수 있습니다(옵션).
주: Autodesk는 치수 확장에 대한 화면표시 모형을 제공합니다. 파일을 <기본 화면표시 모형 리포지토리>\Extensions\Dimension\에서 사용자의 화면표시 모형 리포지토리로 복사합니다.

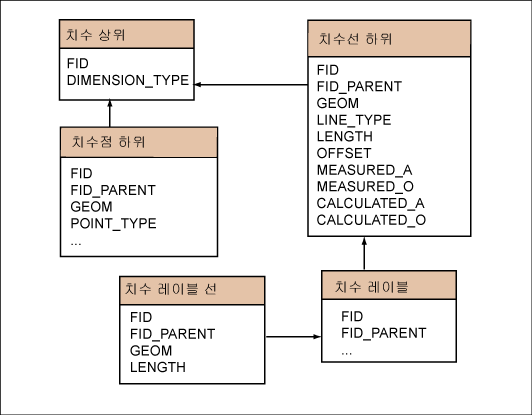

데이터 모형: 치수기입 피쳐 클래스 치수 상위 피쳐 클래스는 지오메트리 피쳐 클래스인 치수 점 하위 피쳐 클래스 및 치수 선 하위 피쳐 클래스와 관련됩니다.
