Autodesk Inventor Nastran
Autodesk Inventor에서 Inventor Nastran에 액세스하려면 환경을 클릭한 다음 Autodesk Inventor Nastran
을 클릭합니다. 아래 그림과 같이 명령 세트가 표시됩니다.

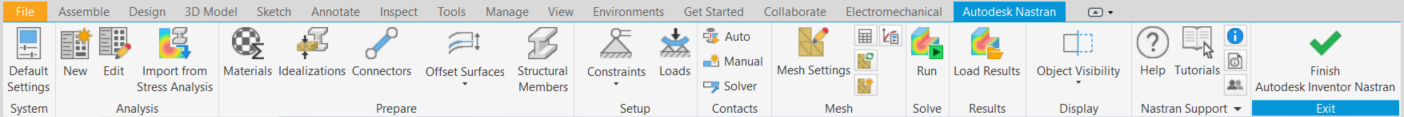

결과가 로드되지 않은 Autodesk Inventor Nastran ribbon 탭:

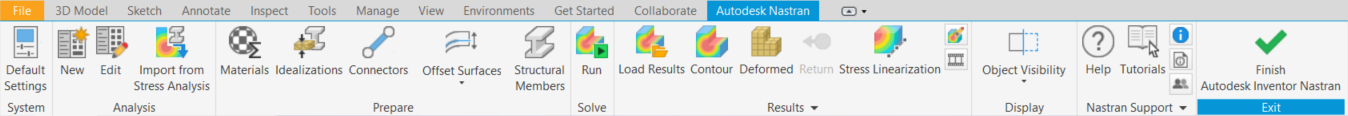

결과가 로드된 Autodesk Inventor Nastran ribbon 탭(결과 패널이 확장되고 설정, 접촉 및 메쉬 패널이 숨겨짐):
리본 명령
리본 막대를 사용하면 다음과 같이 Autodesk Inventor Nastran에서 해석 결과를 신속하게 설정, 실행 및 평가할 수 있습니다.
- 시스템 패널의 기본 설정을 클릭하여 새 해석의 기본 동작을 원하는 대로 정의합니다.
- 해석 패널에 있는 새로 만들기를 클릭하여 해석 창 내에서 새 해석을 정의합니다.
- 해석 패널에서 편집을 클릭하여 해석 창 내에서 활성 해석을 편집합니다.
- 해석 패널에서 응력 해석에서 가져오기를 클릭하여 Inventor 응력 해석에 정의된 모든 입력으로 새 해석을 작성합니다.
- 준비 패널에서 이상화를 클릭하여 요소 특성을 정의합니다.
- 설정 패널에서 해당 아이콘을 선택하여 구속조건 및 하중을 정의합니다.
- 접촉을 정의해야 하는 경우 요구사항에 따라 접촉 패널에서 자동 또는 수동을 클릭합니다.
- 메쉬 패널의 메쉬 설정 또는 테이블을 사용하여 메쉬를 정의합니다. 또는 모두 업데이트를 클릭하여 메쉬를 기본 설정으로 업데이트합니다.
- 메쉬 패널에서 메쉬 컨트롤을 클릭하여 모델의 선택한 모서리 또는 면에 로컬 메쉬 컨트롤을 적용합니다.
- 해석 패널에서 실행을 클릭하여 해석을 실행합니다.
- 결과 패널에서 윤곽선 및 변형됨을 클릭하여 기본 윤곽선 및 변형을 플롯합니다.
- 증분/시간 단계 등의 다중 세트 결과를 해석하고 로드한 경우 결과 패널에서 이전 또는 다음 버튼을 사용하여 해당 결과를 볼 수 있습니다.
- 결과의 플롯 템플릿을 편집하려면 결과 패널에서 옵션 버튼을 클릭합니다.
- 결과를 프로브 또는 애니메이션하려면 결과 패널에서 프로브 또는 애니메이션을 클릭합니다.
- 결과 패널에서 프로브 삭제를 클릭하여 모델 캔버스에서 고정된 프로브를 제거합니다.
- 결과를 언로드하려면 결과 패널을 확장하고 결과 언로드를 클릭합니다.
- 해석이 완료되었으면 Autodesk Inventor Nastran을 클릭하여 Inventor Nastran 환경을 닫습니다.
Autodesk Inventor Nastran ribbon 막대에서 사용할 수 있는 다른 기능은 다음과 같습니다.
객체 가시성: CAD 바디, 간격띄우기 표면, FEA 객체 등의 가시성을 제어합니다.
도움말: 온라인 또는 로컬 도움말 문서를 시작합니다.
튜토리얼: 온라인 또는 로컬 도움말의 튜토리얼 장이 시작되고 다양한 해석 설정의 예가 제공됩니다.

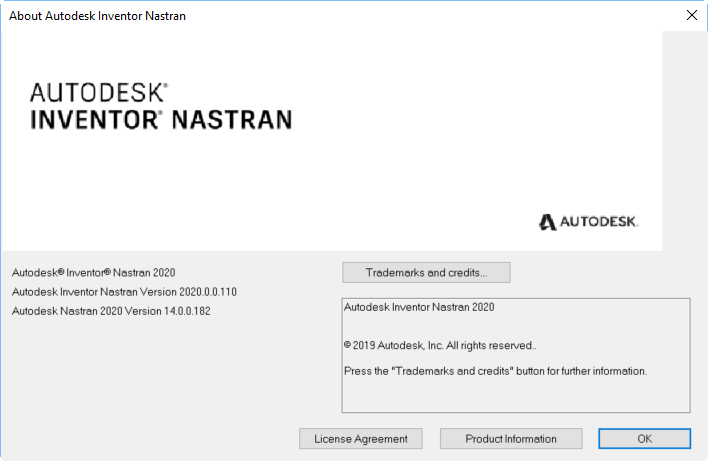

정보: 아래 이미지에 표시된 대로 Autodesk Inventor Nastran 버전 및 기타 정보가 팝업됩니다.

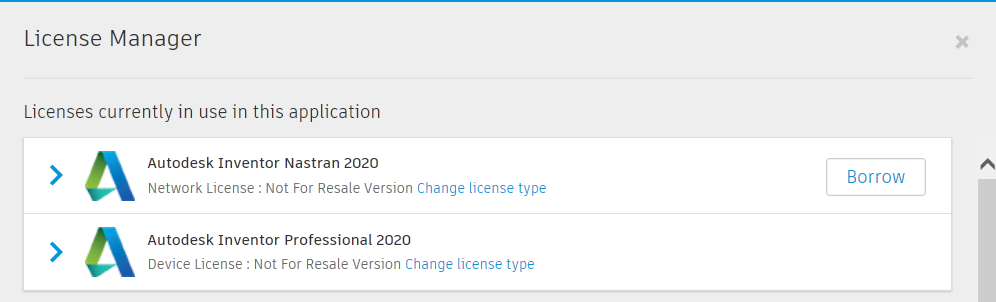

- 제품 라이센스 정보를 보려면 아래 이미지에 표시된 대로 제품 정보를 클릭합니다.
- 제품 라이센스 정보를 보려면 아래 이미지에 표시된 대로 제품 정보를 클릭합니다.
읽어보기: 온라인 또는 로컬 도움말의 읽어보기 페이지로 링크됩니다.
포럼: 온라인 포럼 웹 페이지로 연결됩니다.
검증 매뉴얼: 모든 벤치마크 및 NAFEMS 사례가 포함되어 있는 검증 매뉴얼 pdf 파일을 시작합니다.
점진적 툴팁

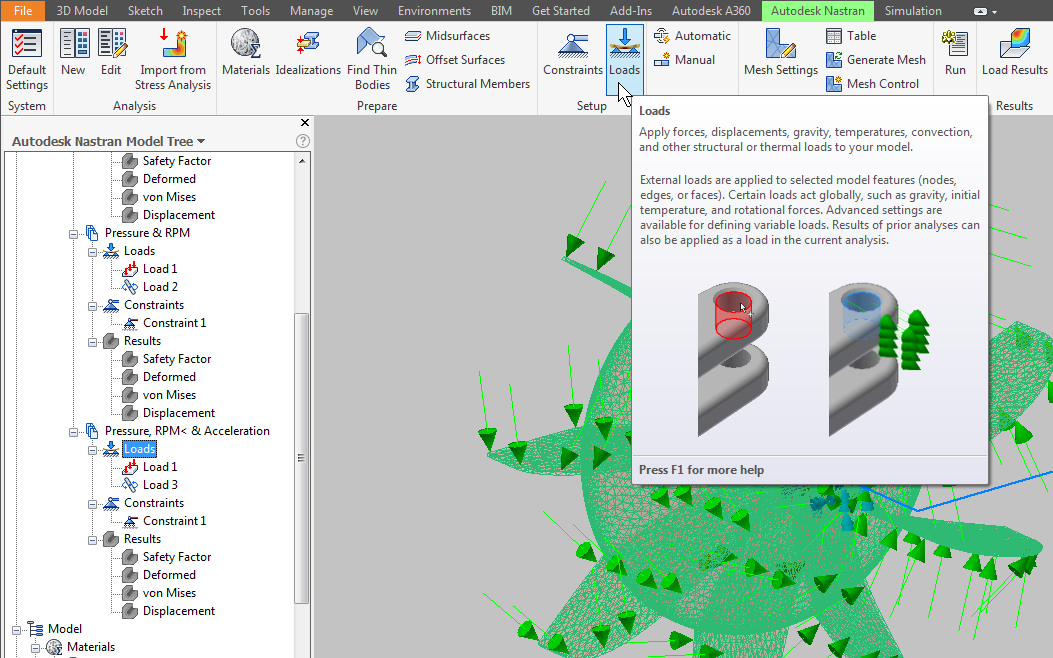

점진적 툴팁은 리본 막대 명령에 사용할 수 있습니다. 리본 명령 위로 커서를 가져가면 간단한 툴팁이 나타납니다. 잠시 후에 대부분의 툴팁이 확장되어 추가 문자 및/또는 이미지가 표시됩니다. 툴팁이 표시되는 동안 F1 키를 누르면 해당 명령과 연관된 제품 도움말의 페이지로 이동됩니다.
