사양 시트를 작성 및 수정합니다.
사양 편집기를 사용하여 카탈로그에서 부품을 추가해 사양 시트를 작성할 수 있습니다. 그런 다음 특정 파이프 크기에 대해 라우팅할 때 사용할 부속품을 지정할 수 있습니다.
주: 카탈로그 편집기에서만 카탈로그를 수정할 수 있습니다. 사양 편집기 탭에 표시되는 카탈로그 검색기는 읽기 전용입니다.

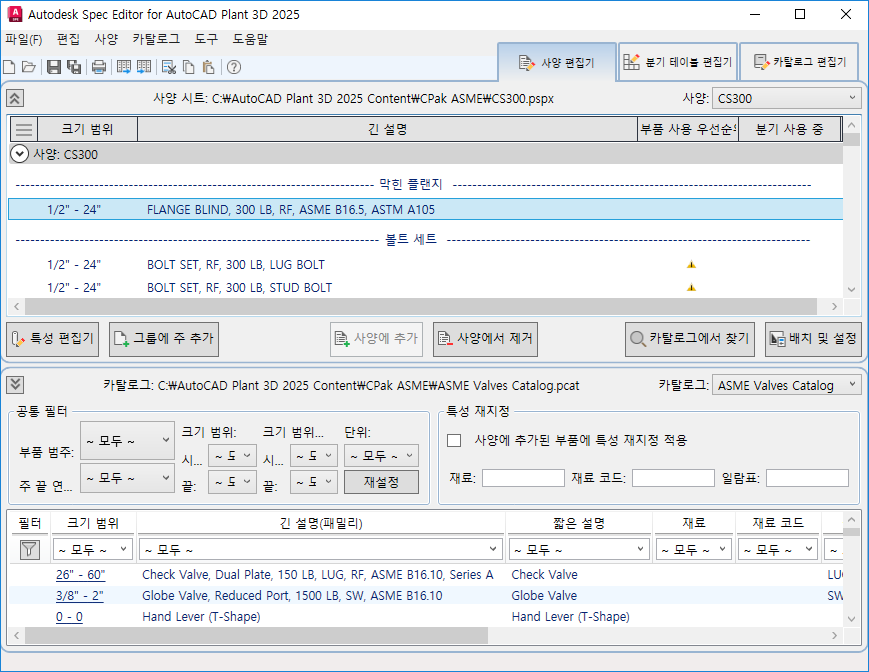

사양 시트
- 열 사용자 정의
- 열에 표시할 특정 특성을 선택할 수 있는 특성 리스트를 표시합니다. 각 열을 끌어 해당 열의 위치를 수동으로 조정할 수도 있습니다.
- 사양 편집기에서 사용자 특성을 이미 추가한 경우 해당 특성은 특성 리스트 플라이아웃에 표시됩니다. 사용자 부품 패밀리 특성은 사양 시트 특성 리스트에 표시되고 사용자 부품 크기 특성은 부품 크기에 표시됩니다.
- 크기 범위
- 사양에 따라 부품에 사용할 수 있는 최소 및 최대 크기를 표시합니다.
- 부품 리스트 탭(사양 특성 편집기)을 사용하여 사양에서 크기 범위를 수정할 수 있습니다.
- 부품 사용 우선순위
- 부품 크기를 기준으로 부품이 사용되는 순서를 설정합니다. 크기 충돌이 존재하고 우선순위가 설정되지 않은 경우 경고 아이콘(
)이 표시됩니다. 크기 충돌이 해결되면 녹색 원(
)이 표시됩니다.
- 열을 마우스 오른쪽 버튼으로 클릭하여 부품 사용 우선순위 대화상자를 표시합니다.
- 분기 사용 중
- 부품이 분기 테이블에서 사용되는 경우 확인 아이콘(
)을 표시합니다.
- 부품 편집
- 부품 편집 대화상자를 표시합니다.
- 그룹에 주 추가
- 그룹에 주 추가 대화상자를 표시합니다.
- 사양에 추가
- 카탈로그 창에서 선택한 부품을 사양에 추가합니다. 특성 재지정을 설정한 경우 사양에 추가된 부품이 재지정 값을 사용합니다.
- 부품을 사양에 추가하면 부품 그립의 모든 부품 크기가 포함됩니다. 부품 편집 대화상자를 사용하여 사양에서 크기 범위를 지정할 수 있습니다.
- 사양에서 제거
- 선택한 부품을 사양에서 삭제합니다.
- 카탈로그에서 찾기
- 카탈로그에서 선택한 부품을 찾습니다. 부품이 포함된 카탈로그가 현재 카탈로그로 지정되고 열 필터가 설정됩니다. 필터를 지워 카탈로그의 모든 부품을 표시할 수 있습니다.
- 배치 및 설정
- 사양 편집기 배치 및 설정 대화상자를 표시합니다.
카탈로그 검색기
- 사양에 추가된 부품에 특성 재지정 적용
- 카탈로그의 부품을 사양 시트에 추가할 때 사용할 특성 값을 설정합니다. 특성 재지정을 사용하면 사양에 추가된 부품의 특성을 신속하게 설정할 수 있습니다.
- 재지정 특성은 재료, 재료 코드 및 일람표입니다. AutoCAD Plant 3D toolset에서는 재지정할 다른 특성 유형을 지정할 수 없습니다.
- 재설정
- 모든 공통 필터를 제거합니다.
- 필터 지우기
- 카탈로그에서 찾기로 설정한 설명 필터를 포함하여 열 필터를 제거합니다.
