Microsoft® Excel® 스프레드시트, 쉼표로 구분된 값(CSV) 파일 또는 PCF(Piping Component Format) 파일로 데이터를 내보낼 수 있습니다.
주: 영역 뷰에서 가져오거나 내보낼 때는 가져오기 또는 내보내기 사용자 설정을 사용할 수 없습니다.
활성 노드 및 하위 노드 내보내기
활성 노드와 그 아래의 모든 하위 노드에 대한 데이터를 내보내거나 활성 노드의 데이터만 내보낼 수 있습니다. 모든 하위 노드를 포함하는 경우 각 노드에 대한 워크시트가 포함된 스프레드시트 또는 각 노드에 대한 CSV 파일을 내보낼 수 있습니다. 활성 노드만 포함하는 경우 단일 워크시트의 스프레드시트 또는 단일 CSV 파일을 내보낼 수 있습니다.

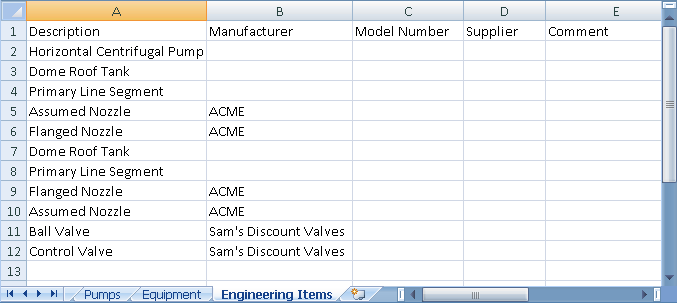

예를 들어 엔지니어링 항목 노드가 활성 상태인 경우 활성 노드와 모든 하위 노드를 스프레드시트로 내보내면 스프레드시트에 각 노드에 대한 개별 워크시트가 포함됩니다.
내보낸 데이터 보기
현재 데이터 테이블을 내보내면 데이터 관리자에 표시된 모든 열과 행이 결과 파일에 포함됩니다. 숨겨진 열과 행은 내보낸 파일에 포함되지 않습니다.
데이터 테이블의 읽기 전용 열은 내보낸 스프레드시트에서 쓰기 보호됩니다. 그러나 획득 모드의 특성은 내보낸 파일에서 예외적으로 편집할 수 있습니다.
각 워크시트 또는 CSV 파일에는 각 Plant 객체에 대한 행과 각 특성(예: PnPID 번호, 설명, 제조업체)에 대한 열이 포함됩니다.
내보낸 파일 이름 지정
내보낸 파일의 이름을 지정하거나 프로그램에서 제안하는 이름을 적용할 수 있습니다. 다음 기본 파일 이름 구조는 파일 유형 및 데이터 관리자의 데이터 테이블 설정에 따라 다릅니다.
| 파일 유형 | 프로젝트 데이터 뷰 | 도면 데이터 뷰 |
|---|---|---|
| 스프레드시트 | ProjectName-ActiveNodeName.xlsx | DrawingName-ActiveNodeName.xlsx |
| CSV 파일 | ProjectName-ActiveNodeName-ChildNodeName.csv | DrawingName-ActiveNodeName-ChildNodeName.csv |
내보낸 스프레드시트에서 워크시트 이름은 내보낸 노드의 표시 이름에서 파생됩니다. 열 제목은 데이터 테이블에 있는 열 제목(특성)의 표시 이름에서 파생됩니다. 표시 이름이 31자보다 긴 경우 노드 이름이 워크시트 이름으로 사용됩니다.
주: 내보내기 및 가져오기를 성공적으로 완료하려면 프로젝트 관리자가 31자 이하의 노드 이름을 사용하는 것이 좋습니다.
