3D 모형에서 등각투영 참조 치수 객체를 구성합니다.
명령 입력:
properties

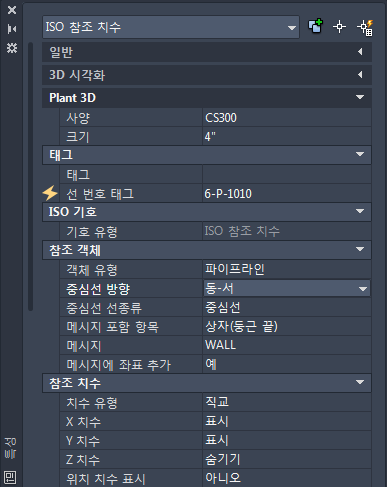

객체 특성 팔레트에서 등각투영 참조 치수 옵션이 설정됩니다.
참조 객체
3D 모형에 추가된 새 등각투영 참조 치수의 값을 설정합니다. 배치 후에 이러한 값을 특성 팔레트에서 수정할 수 있습니다.
- 객체 유형
-
참조할 수 있는 외부 객체를 나열합니다. 사용 가능한 유형:
- 빌딩
- 장비(장비)
- 바닥 레벨(구조)
- 그리드 선
- 스틸 빔(구조)
- 스틸 기둥(구조)
- 파이프라인(파이프)
- 벽
- 기타
구조, 장비 및 파이프의 경우 기본 메시지에 바닥 고도와 같은 특성을 포함할 수 있습니다. 프로젝트 설정에서 특성을 설정할 수 있습니다.
- 중심선 방향
-
등각투영 도면에서 참조선 방향을 설정합니다.
북-남.
동-서.
위-아래.

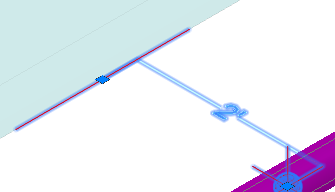

3D 모형에서 방향은 짧은 선으로 표시됩니다.
북-남.
위-아래.
- 중심선 선종류
-
대시( _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ) 등의 기본 선종류를 지정합니다.
- 메시지를 둘러싸는 항목
-
직사각형 또는 원과 같은 엔클로저 쉐이프를 설정합니다. 프로젝트 설정의 ISO 기호 및 참조 설정 창에서 기본값을 설정하고 엔클로저 쉐이프를 미리 볼 수 있습니다.
- 메시지
-
등각투영 도면에 표시할 문자를 지정합니다.
- 메시지에 좌표 추가
-
등각투영 도면에서 문자에 위치를 추가합니다.
참조 치수
직교 또는 기울이기 치수를 설정합니다. 직교 치수의 경우 포함할 축을 지정할 수 있습니다.
- 치수 유형
- 직교 또는 기울어진 치수를 설정합니다.
기울이기 치수.
- X, Y, Z 치수
-
ISO 도면에서 치수를 표시하거나 숨깁니다.
Y 치수 표시.
X, Y 및 Z 표시
- 배치 치수 표시
-
참조 치수가 참조하는 파이프의 점을 찾습니다.
배치 치수.
