등각투영 참조 치수를 사용하면 ISO 도면에서 파이프 선의 일부분이 아닌 3D 모형의 객체를 문서화할 수 있습니다.
참조 치수는 주로 사이트의 기본적인 요소를 기준으로 하여 등각투영 도면에 파이프를 배치하는 데 사용됩니다. 수직 타워와 같은 장비의 중심을 예로 들 수 있습니다.
가장 일반적인 참조는 스틸 기둥 또는 그리드 선입니다.

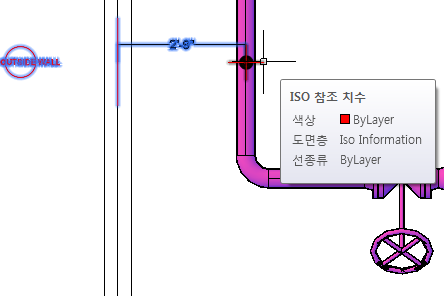

예를 들어 빔과 같은 구조를 참조할 수 있습니다. ISO 참조 치수는 3D 모형에 배치되며 ISO 도면에 추가할 참조 치수의 미리보기를 표시합니다. ISO 참조 치수를 선택하거나 강조하면 미리보기가 표시됩니다.

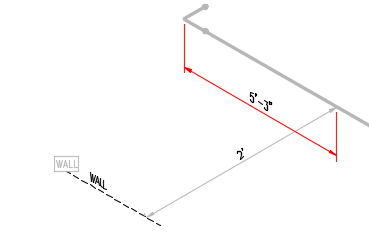

등각투영 도면에서는 참조된 객체에 대한 치수가 작성됩니다. 참조 선종류 및 동반 문자도 지정할 수 있습니다.
ISO 참조 치수는 선택하거나 강조하지 않으면 파이프 내에 숨겨집니다. 이러한 방식은 ISO 메시지와 비슷하지만 ISO 참조 치수에는 파이프 외부로 약간 연장되는 좌표 선이 있습니다.
와이어프레임 뷰.
선을 사용하여 와이어프레임 뷰가 아닌 뷰에서 ISO 참조 치수를 선택할 수 있습니다.
투명 파이프에 표시.
ISO 메시지와 ISO 참조 치수는 모두 ISO 정보 도면층에서 작성됩니다.
참조된 객체
ISO 참조 치수는 Plant 객체, Plant 객체가 아닌 객체(AutoCAD 선) 또는 객체 이외의 항목(공간 내의 위치)을 참조할 수 있습니다.
Plant 객체를 참조하는 경우에는 ISO 참조 치수의 초기 설정이 지능적으로 설정됩니다. 외부 참조의 Plant 객체는 지능적으로 참조됩니다.

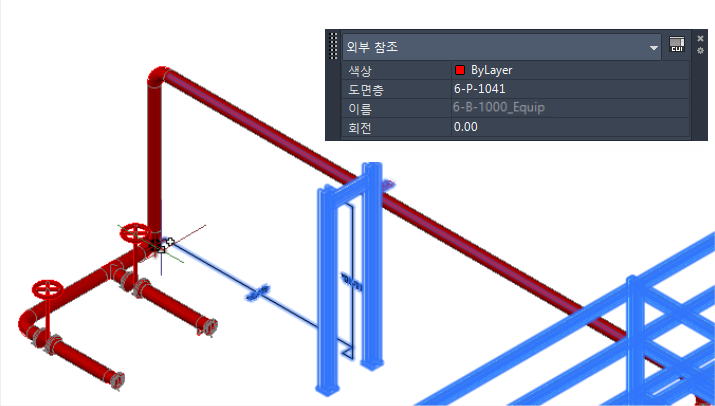

외부 참조의 구조에 대한 참조.
ISO 참조 치수는 연관 치수가 아닙니다. 따라서 초기 설정에 관계없이 ISO 참조 치수는 참조된 객체에 연결되지 않습니다. ISO 참조 치수를 작성한 후에는 특성 팔레트에서 해당 유형과 값을 변경할 수 있습니다.
등각투영 참조 치수

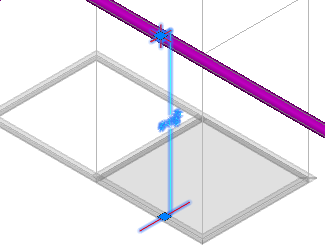

빔 중심선에 대한 참조.

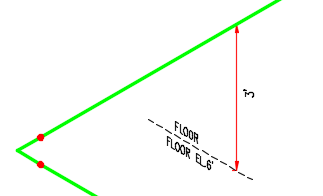

바닥 고도에 대한 참조.
등각투영 참조 치수를 사용하면 ISO 도면에서 파이프 선의 일부분이 아닌 3D 모형의 객체를 문서화할 수 있습니다.
ISO 참조 치수는 3D 모형에 배치되며 ISO 도면에 추가할 참조 치수의 미리보기를 표시합니다. ISO 참조 치수를 선택하거나 강조하면 미리보기가 표시됩니다.
자세한 내용은 등각투영 참조 치수 정보 및 ISO 기호 및 참조 설정을 참조하십시오.
ISO 참조 치수(X Y Z)
ISO 도면에서 X, Y 및 Z 치수 조합을 원하는 대로 설정할 수 있습니다.
X 치수만 표시.
X, Y 및 Z 치수 표시.
총 거리에 대해 치수 하나를 작성하는 기울이기 치수 유형을 지정할 수 있습니다.
기울이기 치수.
ISO 참조 치수 위치에 대해 파이프를 따라 배치 치수를 작성할 수도 있습니다.
배치 치수.
