사용자 및 자리 표시자 부품을 작성합니다.
찾기
리본: 홈 탭
부품 삽입 패널 사용자 부품
Plant 3D 쉐이프
- 쉐이프 검색기
-
Plant 3D 쉐이프 검색기 대화상자를 표시합니다.
- 크기
-
이 부품을 연결할 파이프의 크기를 지정합니다.
- 치수
-
부품 형상의 치수를 지정합니다. 부품을 모형에 배치한 후 부품 형상을 변경할 수도 있습니다.
- 밸브

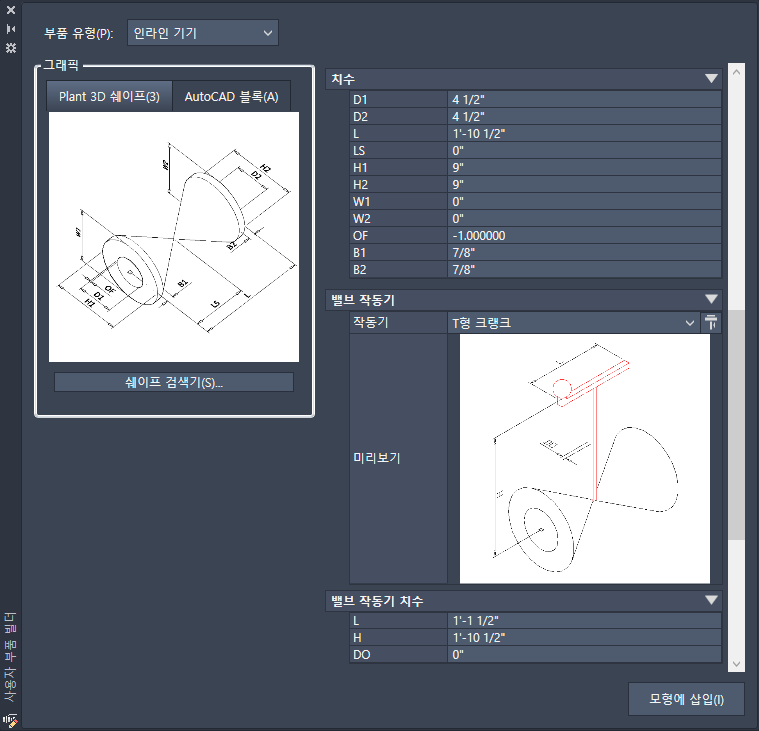

- 부품 유형으로 밸브를 선택하면, 밸브 미리보기와 함께 밸브 오퍼레이터 단면이 표시됩니다. 더 큰 버전으로 미리보기하려면 이미지를 클릭합니다. 또한 선택한 각 유형에 대해 편집 가능한 치수와 함께 치수 단면이 표시됩니다. 예를 들어, 밸브 오퍼레이터 치수 단면에는 다음이 표시됩니다:
- L: 길이
- W: 폭
- DO: 레버 폭
AutoCAD 블록
PLANTPARTCONVERT로 추가된 포트가 있는 블록 기반 형상을 사용하여 구성요소를 작성합니다. 블록에 지정된 포트가 없는 경우 별도의 창에서 블록이 열립니다.
- DWG에서 블록 가져오기
-
다른 도면에 정의된 블록을 지정합니다.
- 모형에서 블록 선택
-
현재 도면에서 블록을 지정합니다.
- 블록 정의 재설정(X)
-
다른 블록을 지정할 수 있도록 블록을 지웁니다.
사용자 부품 유형
- 영구
-
선택한 경우 해당 부품이 있는 파이프 사양에 나열되지 않음을 나타냅니다.
- 자리 표시자
-
필요한 부품이 사양에 추가될 때까지 사용할 임시 객체를 지정합니다.
- 모형에 삽입
-
모형에 부품을 추가합니다.
