MEP 요소와 작업 공유 기능이 개선되어 팀 구성원 간의 협업이 향상되고 Revit 전반에 걸쳐 보다 일관된 환경을 제공할 수 있게 되었습니다.
Revit 2021 이전 버전에서는 사용자에게 다음 문제가 발생할 수 있습니다.
- 교착 상태 또는 다른 사용자와의 동기화 순환입니다. 예를 들어, 사용자 2가 동기화될 때까지 사용자 1은 중앙 모델과 동기화할 수 없지만 사용자 2는 사용자 1이 동기화할 때까지 중앙 모델과 동기화할 수 없는 경우입니다.
- 사용자가 모델의 로컬 사본을 열 수 없습니다. "요소를 편집할 수 있는 권한이 없습니다."라는 오류 메시지가 표시되고 중앙 모델을 다시 작성해야 할 수 있습니다.
- 파이프 및 덕트가 의도치 않게 서로 확장 및 겹칠 수 있으며, 중앙 모델과 동기화한 후에 제거될 수도 있습니다.
Revit 2021부터 모델을 수정할 때 동작에 두 가지 주요 변경사항이 적용됩니다. 이러한 변경사항은 기본 Revit 일반 MEP 요소 및 MEP 제작 부품에 적용됩니다.
- 덕트, 파이프, 전선관 또는 케이블 트레이의 계단진행을 이동하면 직접 수정된 요소만 체크아웃됩니다.

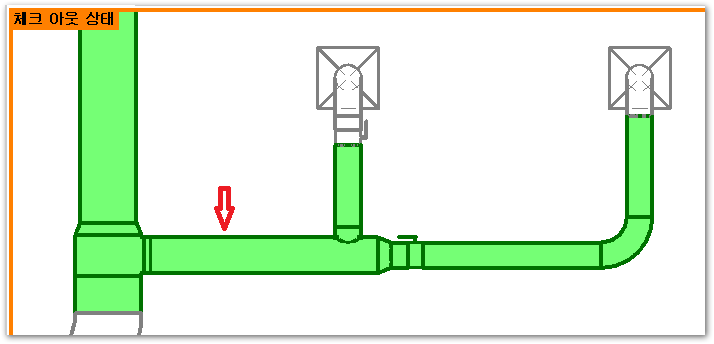

Revit 2021 이전에는 덕트, 파이프, 전선관, 케이블 트레이 또는 연결된 장비나 설비의 계단진행을 이동할 때 직접 또는 간접적으로 수정된 요소가 모두 체크아웃되었습니다.

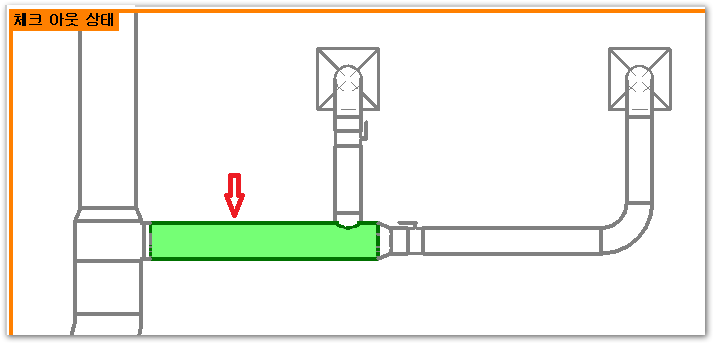

Revit 2021에서는 덕트, 파이프, 전선관, 케이블 트레이 또는 연결된 장비나 설비의 계단진행을 이동하면 직접 수정된 요소만 체크아웃됩니다.
중요사항:- 편집기를 사용하여 요소를 변경하는 경우(유형 변경, 크기 조정 등) 간접적으로 변경된 요소가 체크아웃될 수 있습니다. 예를 들어, 보일러에 연결된 파이프의 크기를 변경하는 경우 보일러도 체크아웃될 수 있습니다.
- 한 사용자가 새 요소를 추가하고 인접한 요소를 다른 사용자가 수정한 경우 어느 한 사용자라도 중앙 모델과 동기화하면 연결이 끊어질 수 있습니다.
- 모델에 제작 부품이 포함되어 있고 제작 구성을 변경한 경우 해당 모델에서 작업하는 모든 사용자는 중앙 모델과 동기화한 후 모델을 닫아야 합니다. 제작 구성의 변경 사항 담당자는 변경사항을 동기화하고, 서비스 추가 또는 제거 전에 구성을 다시 로드해야 합니다.
- 모델에서 전기 분점함 또는 배관 설비와 같이 링크된 건축 모델이 있는 호스트된 요소를 사용하는 경우, 중앙 모델과 동기화할 때 사용자에게 링크된 모델의 서로 다른 버전이 있으면 요소의 연결이 끊어질 수 있습니다. 요소 연결 끊김 문제를 방지하려면 모든 사용자는 링크된 모델을 다시 로드해야 합니다.

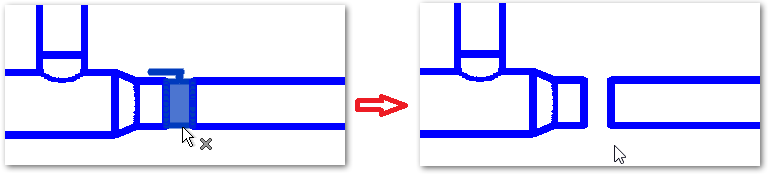

- 밸브나 댐퍼와 같은 인라인 요소를 삭제하면 덕트와 파이프가 자동으로 다시 연결되지 않습니다. 자르기/연장 명령을 사용하여 덕트 또는 파이프의 두 세그먼트를 다시 연결합니다.
모범 사례:
- 모델에서 작업 중인 다른 팀 구성원과 정기적으로 커뮤니케이션하여 변경사항을 조정하고 충돌을 방지하는 것이 좋습니다.
- 중앙 모델과 동기화할 때 연결 해제 오류가 발생하면 취소 대신 연결 해제를 클릭합니다. 취소하면 중앙 모델과의 동기화가 취소되지만 다른 팀 구성원이 수행한 변경사항과의 충돌이 그대로 남아 있게 됩니다. 연결을 해제하면 모델에서 연결 해제를 확인한 다음, 중앙 모델과 동기화하여 변경사항을 저장할 수 있습니다. 이 방법을 사용하면 다른 팀 구성원과의 충돌을 보다 신속하게 해결할 수 있습니다.
- 새로운 체크아웃 동작에 따라, 두 명 이상의 사용자가 연결된 요소를 수정할 수 있습니다. 이로 인해 Revit이 중앙 모델과 동기화한 후 연결을 확인할 수 없는 경우 연결이 끊어질 수 있습니다. 가장 좋은 방법은 작업 공유 화면표시를 사용하여 요소의 체크아웃 상태를 보고 현재 무엇이 변경되고 있는지 확인하는 것입니다. 작업 공유 표시 모드에 대해 체크아웃 상태를 사용하여 어떤 요소가 체크아웃되었는지 확인합니다.
- 모델에서 충돌을 방지하려면 덕트, 파이프, 케이블 트레이 또는 전선관 네트워크를 작업 세트에 지정한 다음, 해당 작업 세트를 체크아웃하십시오.
