물리적 요소와 해석 요소 연관

해석 모델은 구조 모델의 단순화된 표현입니다. 해석 요소는 가정을 반영합니다.

물리적 요소 또는 요소 그룹의 해석 표현을 작성할 수 있습니다. 연관의 일부인 해석 및 물리적 요소의 수에는 제한이 없습니다.

해석 해당 대상을 작성하더라도 두 표현 간에 링크가 자동으로 작성되지 않습니다.

물리적 요소와 해석 요소 간의 링크를 작성하려면 다음 세 가지 옵션 중 하나를 사용하십시오.

• 물리적 요소를 해석 해당 대상과 수동으로 연관시킵니다.
• 해석 표현을 작성할 때 지원 연관을 사용합니다.
• 구조 해석 자동화 패키지를 사용하면 기존 물리적 또는 해석 컨텍스트를 기반으로 해석 또는 물리적 표현을 작성하거나 업데이트하면서 연관을 추가할 수 있습니다.

물리적 요소와 해석 해당 대상 간의 연관 추가

1. 해석 요소를 선택합니다.
2. 수정 ||<요소> 탭 조정 패널에서 (연관 추가)를 클릭합니다.
3. 상태막대에 프롬프트가 표시되면 해당 대상을 선택합니다.


   주: 이미 연관의 일부인 요소가 하이라이트됩니다. 해당 요소는 제거만 할 수 있습니다.
4. 완료를 클릭하여 연관을 완료하거나 취소를 클릭하여 변경사항을 취소하고 종료합니다.

모든 종류의 구조 및 해석 요소(예: 해석 부재가 있는 바닥) 간의 연관을 작성할 수 있습니다.

주: 각 요소는 하나의 연관에만 속할 수 있습니다.

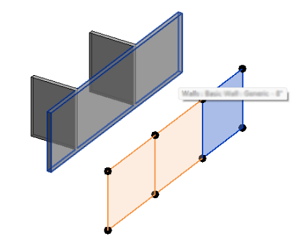

연관된 요소 식별

연관을 정의한 후 연관된 요소를 식별하려면:

1. 연관의 일부인 요소를 선택합니다.
2. 수정 |<요소> 탭 조정 패널에서 (연관 하이라이트)를 클릭합니다.

주: 서로 다른 연관이 있는 요소를 하이라이트하면 선택한 관계에 참여하고 있는 모든 요소가 표시됩니다.

물리적 요소와 해석 해당 대상 간의 연관 제거

물리적 요소와 해석 요소 간의 연관을 제거하려면:

1. 연관의 일부인 요소를 선택합니다.
2. 수정 |<요소> 탭 조정 패널에서 (연관 제거)를 클릭합니다.

해석 요소와 해석 해당 대상 간의 링크가 삭제됩니다.

주:

• 선택한 요소에 대한 연관이 제거될 뿐만 아니라 전체 연관도 제거됩니다.
• 물리적 해당 대상과 해석 해당 대상 간의 관계는 편집할 수 없습니다. 연관을 편집하려면 연관을 제거하고 새 연관을 작성해야 합니다.
