지원 연관

지원 연관 명령은 새로 작성된 해석 요소와 겹치는 물리적 요소를 자동으로 식별하고 요소 간의 연관을 작성합니다.

지원 연관 정보

Revit 모델에 대한 해석 표현을 수동으로 작성하는 동안 각 해석 요소를 해당 물리적 컨텍스트와 연관시켜야 합니다. Revit 2023.1 릴리즈 이전에는 각 해석 요소를 작성한 후에만 이 연관을 수동으로 작성할 수 있었습니다. 지원 연관을 활성화하면 지원 연관 명령이 새로 작성된 해석 요소와 겹치는 물리적 요소를 자동으로 식별하고 사용자가 추가로 클릭하지 않아도 요소 간의 연관이 작성됩니다.

지원 연관 작성

1. 해석 부재 또는 해석 패널을 작성합니다.
2. 요소 조정 패널의 상황별 수정 탭에서 (지원 연관)을 클릭하여 물리적 요소와 해석 겹침 요소 간의 자동 연관을 켭니다.
   주: 기본적으로 지원 연관은 꺼져 있습니다. 이 설정은 세션별로 저장됩니다. Revit을 다시 시작하면 지원 연관이 기본값으로 재설정됩니다.

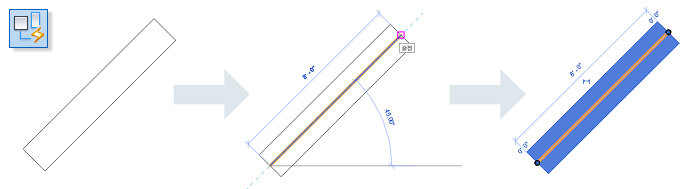

3. 물리적 요소 위에 해석 요소를 그립니다. 성공적으로 연관되면 실제 모델이 강조 표시됩니다.


지원 연관 명령은 해석 요소의 경계 상자와 물리적 요소의 경계 상자 간의 교차점을 평가합니다. 해석 요소의 경계 상자 중 70% 이상이 물리적 요소의 경계 상자와 교차하는 경우 이러한 두 요소 간의 연관이 작성됩니다. 상자 교차 백분율 값은 하드 코딩됩니다.

주: 명령은 연관이 작성된 후 변경된 사항에 반응하지 않습니다.
