실제를 해석으로 자동화

실제 모델을 컨텍스트로 사용하여 해석 모델의 작성, 요소 연결 및 업데이트를 자동화합니다.

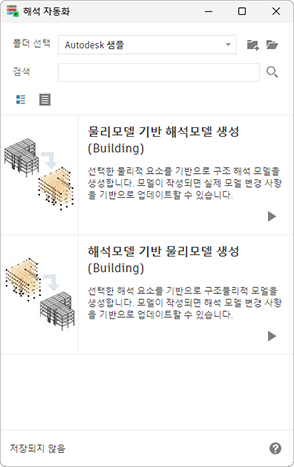

실제를 해석으로 자동화를 사용하려면:

입력 데이터

물리적 요소 선택

Revit 모델에서 해석 표현을 작성하거나 업데이트할 물리적 요소를 선택합니다.

지원되는 요소:
  • 구조 기둥(건축 기둥은 지원되지 않음)
  • 벽
  • 구조 프레임(보 시스템 또는 트러스의 일부인 프레임 포함)
  • 바닥

이 프로세스에서는 기초가 고려되지 않습니다.

다른 모든 요소는 선택 항목에 유지되지만 해석 모델 작성 및 업데이트 프로세스에서 제외됩니다.

그룹의 지원되는 요소가 고려됩니다.

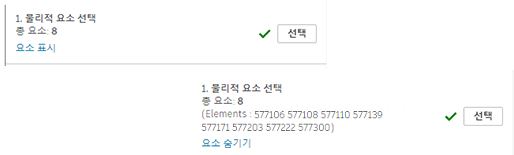

요소 표시를 클릭하여 선택한 요소의 리스트를 볼 수 있습니다. 이러한 요소는 해당 ID별로 나열됩니다.


연결 규칙을 사용하여 요소 조정

실제 모델을 기준으로 해석 모델을 작성하고 업데이트하는 작업은 다음 두 단계로 이루어집니다.
  1. 해석 요소 위치, 형상 및 매개변수를 작성/업데이트합니다.
  2. 해석 요소를 연결합니다.

작성 후 업데이트한 다음 해석 요소도 연결하려면 2.1. 연결 규칙을 사용하여 해석 요소 조정 옵션을 (True)로 설정해야 합니다. 기본값은 True입니다.

연결 규칙은 마크에서 시작하여 해석 요소 위치를 조정합니다.

이 마크는 다음으로 나타낼 수 있습니다.
  1. 가장 가까운 레벨 - 3.1. 해석 요소를 가장 가까운 레벨로 조정이 (True)로 설정됩니다.

    가장 가까운 레벨을 정의하는 공차는 3.2. 가장 가까운 레벨까지의 거리 공차 매개변수를 사용하여 설정됩니다. 예: 공차 값을 0.5로 설정합니다.

    팁: 이 거리는 프로젝트의 길이 단위로 설정됩니다. 분수 단위를 소수 형식으로 설정할 수 있습니다.

  2. 가장 가까운 레벨 옵션이 사용 안 함으로 설정된 경우 조정을 고려할 요소의 첫 번째 그룹(4.1. 조정을 고려할 요소의 첫 번째 그룹)을 벽으로 설정합니다.

    조정 순서를 고려할 때 다음과 같은 두 가지 다른 우선순위가 있습니다.
  3. 조정을 고려할 요소의 두 번째 그룹(4.2. 조정을 고려할 요소의 두 번째 그룹)을 기둥으로 설정합니다.
  4. 조정을 고려할 요소의 세 번째 그룹(4.3. 조정을 고려할 요소의 세 번째 그룹)을 보로 설정합니다.
    연결해야 하는 요소를 고려하려면 해석된 요소의 두 끝/구석 노드 간 거리에 대한 공차를 설정합니다(2.2. 해석 요소 간 거리의 공차). 예: 공차 값을 0.35로 설정합니다.
    팁: 이 거리는 프로젝트의 길이 단위로 설정됩니다. 분수 단위를 소수 형식으로 설정할 수 있습니다.

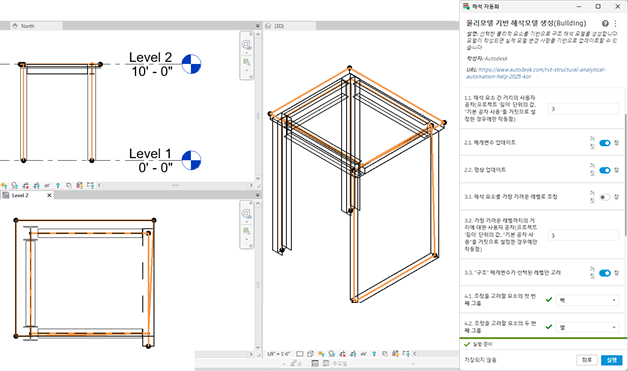

예 1: 가장 가까운 레벨을 고려하지 않고 요소 조정
주:
  • 모든 해석 요소가 물리적 보의 중심에 정렬됩니다.
  • 해석 패널의 등고선이 보-벽 둘레에 맞게 조정됩니다.
추론:
  • 가장 가까운 레벨로 조정하는 옵션이 꺼져 있습니다.
  • 구조 프레임에 대한 해당 해석 부재가 중심선에 작성됩니다.
  • 보 그룹이 조정 시 첫 번째 우선순위(레벨 다음)를 갖습니다. 따라서 해석 패널의 등고선은 조정되지만 보는 제자리에 유지됩니다.

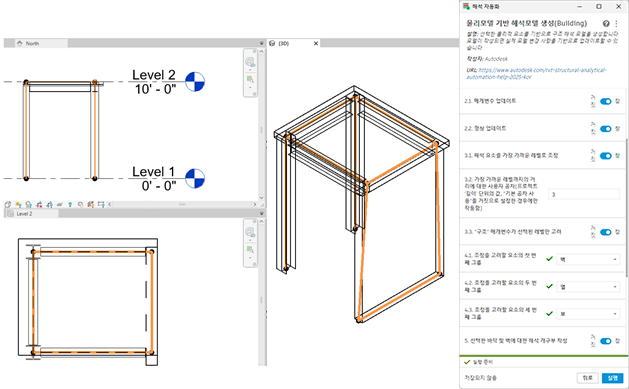

예 2: 가장 가까운 레벨을 주 참조로 고려하여 요소 조정
주:
  • 모든 해석 요소가 레벨 2의 하단 부품에 정렬됩니다.
  • 해석 패널의 등고선이 보-벽 둘레에 맞게 조정됩니다.
추론:
  • 가장 가까운 레벨로 조정하는 옵션이 켜져 있습니다.
  • 거리에 대한 공차가 3피트로 설정되어 있습니다.
  • 보 그룹이 조정 시 첫 번째 우선순위(레벨 다음)를 갖습니다. 따라서 해석 패널의 등고선은 조정되지만 보는 제자리에 유지됩니다.

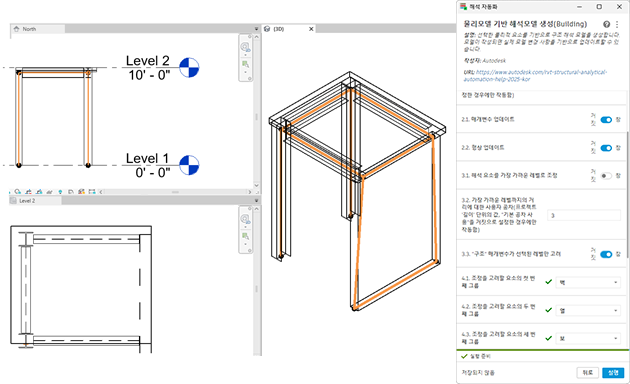

예 3: 해석된 노드 간의 매우 작은 공차를 고려하여 요소 조정
주: 해석 패널이 바닥 등고선에 작성되었습니다. 해석 기둥, 해석 보 및 해석 벽 위치는 해석 패널 표면에 맞게 조정되지만 이러한 요소는 노드가 아닌 패널 영역에 연결됩니다.
추론:
  • 바닥이 조정에서 고려되는 랜드마크입니다. 여기서 가장 가까운 레벨로 조정하는 옵션은 중요하지 않습니다. 바닥의 경우 맨 윗면이 해석 패널 작성에 대한 참조로 고려됩니다.
  • 패널의 모든 구석과 보/기둥/벽 노드 사이의 거리가 0.6피트를 초과합니다.


물리적 요소에서 특성 상속

작성/업데이트 시 해석 요소 매개변수가 물리적 해당 대상 중 하나의 값과 일치해야 하는지 여부를 선택할 수 있습니다.

이 옵션은 기본적으로 사용으로 설정되어 있습니다. 5. 물리적 요소에서 특성 상속(재질, 단면 유형, 횡단면 회전)은 (True)로 설정됩니다.

일부 매개변수만 일치됩니다.
  • 해석 부재:
    • 단면 유형 및 패밀리
    • 재료
    • 횡단면 회전
    • 구조 역할
  • 해석 패널:
    • 두께(여러 레이어 요소의 구조 레이어 두께)
    • 재료(여러 레이어 요소의 구조 레이어 재료)
    • 구조 역할

해석 개구부 작성

실제 개구부를 기준으로 해석 개구부를 작성할지 여부를 선택할 수 있습니다.

이 옵션은 기본적으로 사용으로 설정되어 있습니다. 6. 선택한 바닥 및 벽에 대한 해석 개구부 작성이 (True)로 설정되어 있습니다.

물리적 해당 대상과 연결

컨텍스트로 사용되는 물리적 요소와 해석 해당 대상을 연결하도록 선택할 수 있습니다.

이 옵션은 기본적으로 사용으로 설정되어 있습니다. 7. 물리적 해당 대상과 연결이 (True)로 설정되어 있습니다.
주: 물리적 요소와 해석 요소 연관을 참고하십시오.

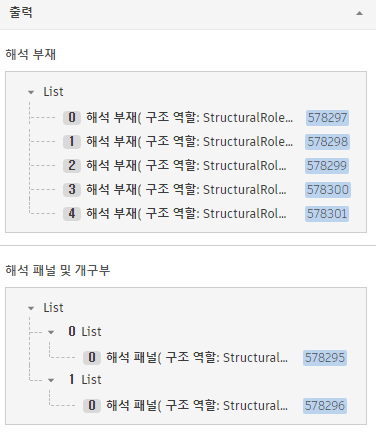

출력

모든 해석 부재를 작성하거나 업데이트하면 모든 해석 부재가 두 개의 리스트(부재에 대한 리스트와 패널 및 개구부에 대한 리스트)로 그룹화됩니다.

이 리스트를 통해 작성 및 업데이트 프로세스에서 요소 및/또는 변경사항을 쉽게 식별할 수 있습니다.
