하중 케이스

하중 케이스 및 조합 대화상자를 사용하여 하중 케이스를 추가, 편집 또는 제거합니다.

1. 해석 해석 모델 (하중 케이스 및 조합)을 클릭합니다.
2. 하중 케이스 탭을 확장합니다.
3. 추가를 클릭합니다.
4. 이름 필드를 클릭하고 하중 케이스의 이름을 조정합니다.
5. 특성 열에서 하중 케이스에 적합한 하중 특성을 선택합니다. 선택한 설계 코드에서 제공하는 하중 특성 또는 수동으로 추가된 하중 특성 중에서 선택할 수 있습니다.



하중 케이스 리스트에서 하나 이상의 하중 케이스를 선택하려면 다음을 수행합니다.

1. 삭제할 각 하중 케이스의 첫 번째 열 확인란을 선택합니다.
   주: Shift 키를 사용하여 여러 하중 케이스를 한 번에 확인합니다.
2. 제거를 클릭합니다.

주:

• 삭제된 하중 케이스가 프로젝트의 하중에 할당되면 알림을 받게 됩니다. 작업을 취소하도록 선택할 수 있습니다. 삭제를 진행하면 삭제된 하중 케이스에 지정된 하중도 삭제됩니다. 필요한 경우 이 작업을 명령취소할 수 있습니다.
• 삭제된 하중 케이스가 하중 조합에 사용되는 경우 알림을 받게 됩니다. 작업을 취소하도록 선택할 수 있습니다. 삭제를 진행하면 하중 조합 수식에서 하중 케이스가 제거됩니다.

하중 케이스 및 조합 고급 구성

하중 케이스와 조합 설계 코드

설계 코드를 선택하려면:

1. 해석 해석 모델 (하중 케이스 및 조합)을 클릭합니다.
2. 고급 구성 탭을 확장합니다.
3. 지역/국가를 선택합니다.
4. 설계 코드를 선택합니다.

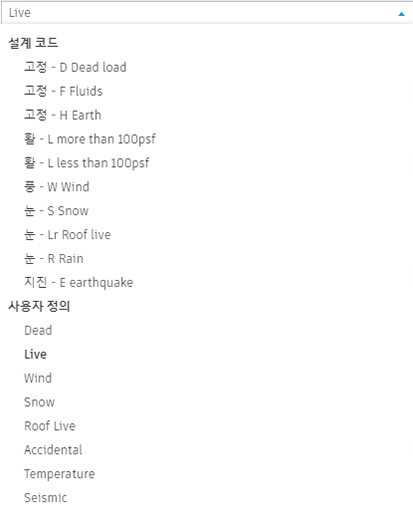

선택한 설계 코드에서 제공한 특성으로 하중 특성 리스트가 업데이트됩니다.

수동으로 추가된 하중 특성은 계속 사용할 수 있습니다. 이러한 코드는 표의 두 번째 열인 '설계 코드' 또는 '사용자 정의'에 있는 소스 속성을 통해 설계 코드에서 제공하는 코드와 구별됩니다.

하중 특성

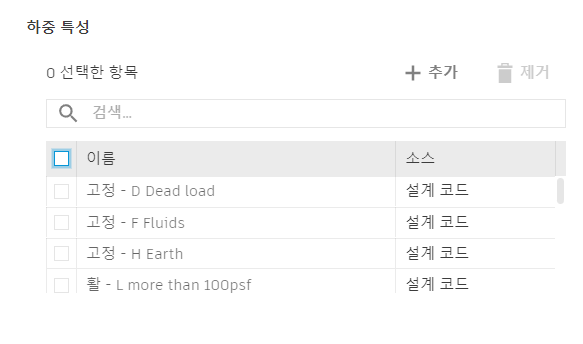

고급 구성 탭의 부하 특성 테이블에서 부하 특성을 추가, 편집 또는 제거할 수 있습니다. 선택한 설계 코드가 제공하는 하중 특성도 검사할 수 있습니다.

1. 해석 해석 모델 (하중 케이스 및 조합)을 클릭합니다.
2. 고급 구성 탭을 확장합니다.
3. 부하 특성 테이블에서 추가를 클릭합니다.
4. 이름 필드를 클릭하고 하중 특성의 이름을 조정합니다.

주: 수동으로 추가한 하중 특성을 편집하거나 제거할 수 있습니다. 선택한 설계 코드에서 제공하는 하중 특성은 편집하거나 제거할 수 없습니다. 이는 다른 설계 코드 선택에 의해서만 업데이트됩니다.

주: 미국 사용자의 경우 이름 및 특성 매개변수에 인식된 중복이 있습니다. 그러나 이것은 하중(카테고리) 및 하위 유형(특성)을 필요에 따라 더 상세하게 분할하는 다른 지역에서 일반적으로 유용합니다. 각 하위 유형에 대해 서로 다른 조합 비율을 적용할 수 있습니다.

하중 케이스 표시

하중 케이스를 미리 정의된 카테고리와 연관시킬 수 있습니다.

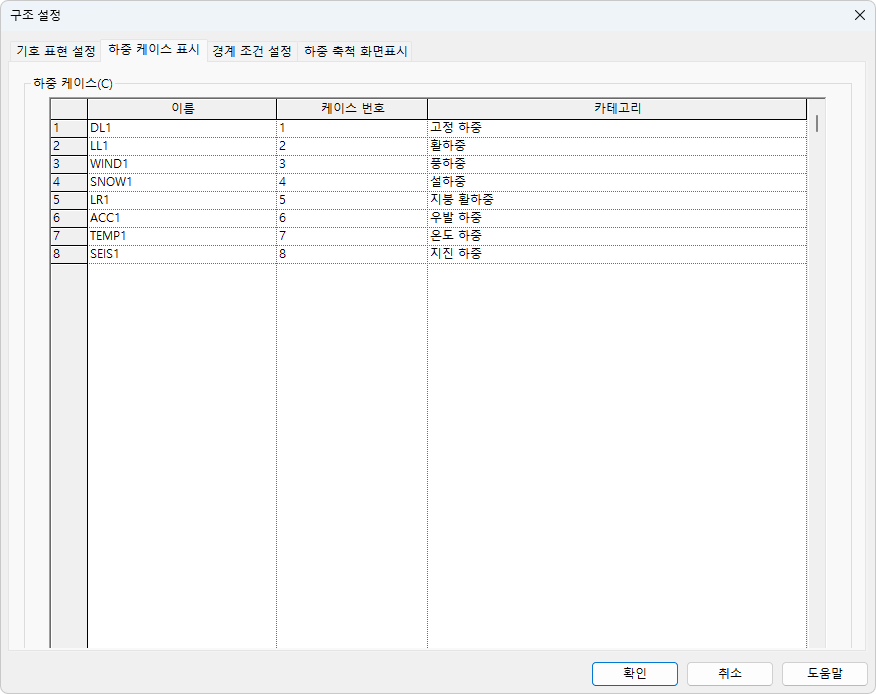

1. 해석 해석 모델 (하중 케이스 표시)을 클릭합니다.
2. 하중 케이스 테이블의 카테고리 열에서 선택한 하중 케이스에 대해 원하는 하중 케이스 미리 정의된 카테고리를 선택합니다.




주:

1. 객체 스타일 대화상자에서 각 하중 케이스 카테고리 표현을 조정할 수 있습니다. 여기에서 하중 케이스에 대한 새 하위 카테고리를 추가할 수도 있습니다.
2. 각 뷰에 대한 가시성/그래픽 재지정에서 이러한 설정을 재지정할 수 있습니다.
3. 하중 케이스 리스트를 조정하려면 하중 케이스 및 조합 대화상자를 사용합니다. 이 대화상자에서는 하중 케이스의 이름을 바꾸고 카테고리를 각각에 지정할 수만 있습니다.
