해석 패널에 지정된 면하중을 배치합니다.
호스트에 면하중 배치
- 해석 탭
구조 해석 모델 패널에서
(하중)을 클릭합니다.
- 수정 | <하중> 상황별 리본 하중 패널에서 (면하중)을 선택하고 지점 부하 패널에서
(호스트에)를 선택합니다.
- 하중을 배치할 해석 패널을 선택합니다.
- 하중이 패널의 전체 영역에 배치됩니다.
주: 호스트에 구속됨 매개변수 옆의 상자는 지점 부하 특성 팔레트에서 자동으로 선택되어 있습니다. 하중은 선택한 요소의 참조에 구속됩니다. 이 하중의 구속조건은 상자의 선택을 취소하여 제거할 수 있습니다.
해석 개구부가 호스트 해석 패널에서 작성된 경우, 잘라내기가 면하중에 자동으로 작성됩니다. 호스트 패널에서처럼 면하중은 해석 개구부의 형상 변경에 따라 업데이트됩니다.
경계를 정의하여 면하중 배치
- 해석 탭 구조 해석 모델 패널에서 (하중)을 클릭합니다.
- 수정 | <하중> 상황별 리본 하중 패널에서 (면하중)을 선택하고 지점 부하 패널에서
(경계 정의)를 선택합니다.
- 호스트를 선택합니다. 지지 요소만 하이라이트됩니다. 툴팁에 지지되는 요소 유형이 표시됩니다.
- 면하중의 윤곽선을 그립니다.
- (마침)을 클릭하여 변경 사항을 저장하고 스케치 모드를 종료합니다.
- 정의된 영역에 대한 하중이 배치됩니다.

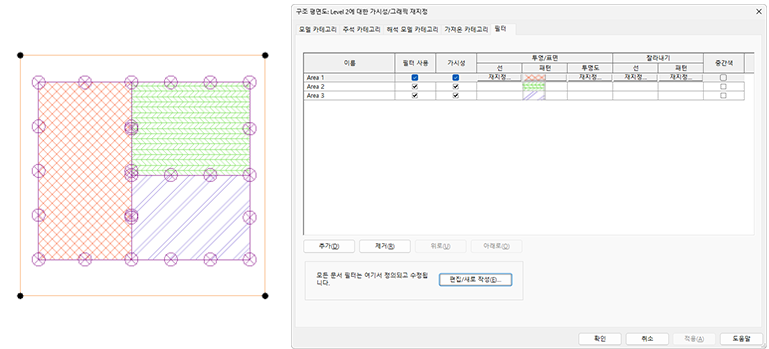

면하중 표면 표현
면하중 표면 가시성/그래픽 설정을 사용자화할 수 있습니다.
필터를 사용하여 부하 매개변수를 기준으로 평면도에서 각 면하중 경계를 식별합니다.
