하중

해석 모델에 구조 하중을 적용하여 설계의 변형 및 응력 가능성을 평가할 수 있습니다.

해석 모델에 지점 부하, 선하중 및 면하중을 적용할 수 있습니다.

해석 탭해석 모델 패널 (하중)을 클릭하여 하중 도구에 액세스합니다.

• 수정 | <하중> 클릭
  • (지점 부하)
  • (선하중)
  • (면하중)

각 하중 도구에는 다음과 같은 두 가지 배치 옵션이 있습니다.

1. 지점 부하:
   1. (끝점에) - 해석 부재 끝점 또는 해석 패널 구석에 구속된 지점 부하를 작성합니다.
   2. (위치 선택) - 해석 부재 또는 패널에서 아무 곳에나 하중을 배치합니다.
2. 선하중:
   1. (호스트에) - 해석 부재 또는 해석 패널 모서리에 전체 길이로 구속된 선하중을 작성합니다.
   2. (경로 정의) - 해석 부재 또는 패널의 아무 곳에나 하중을 배치합니다.
3. 면하중:
   1. (호스트에) - 해석 패널의 전체 표면에 대한 면하중을 작성합니다.
   2. (경계 정의) - 해석 부재 또는 패널의 아무 곳에나 하중을 배치합니다.

하중 호스트

• 하중에는 항상 호스트 요소가 있습니다.
• 호스트가 참조되는 것을 허용합니다.
• 호스트 위치를 변경하면 하중 위치가 업데이트됩니다.
• 호스트를 삭제하면 하중도 삭제됩니다.
• 하중은 하나의 호스트에만 지정될 수 있습니다.
• 호스트 외부에 하중을 배치할 수 있습니다.
  • 하중은 호스트된 상태로 유지되고 해당 동작은 호스트와 관련하여 변경되지 않습니다.
  • 해당 요소에 대한 경고가 표시됩니다. 이 상황이 해결되면 경고가 사라집니다.
• 하중은 호스트의 끝/코너/전체 길이/전체 영역에 구속되거나 호스트를 기준으로 위치가 사용자 정의될 수 있습니다. 구속 상태는 특정 하중 특성에서 호스트에 구속됨 매개변수로 표시됩니다. 끝점에 또는 호스트에 도구로 작성된 하중의 경우 이 매개변수의 확인란이 기본적으로 선택되어 있습니다. 위치 선택, 경로 정의 및 경계 정의 도구를 사용하여 작성된 하중의 경우 이 매개변수의 확인란이 선택 취소되어 있습니다.
  • 하중에서 구속조건을 제거하려면 호스트에 구속됨 옆의 확인란을 선택 취소할 수 있습니다. 그러면 하중이 위치 선택, 경로 정의 및 경계 정의 도구를 사용하여 작성된 하중처럼 동작합니다. 이 프로세스는 취소할 수 없습니다. 하중에서 구속조건을 제거한 후에는 해당 구속조건을 호스트에 다시 구속할 수 없으며 호스트에 구속됨 매개변수는 회색으로 표시됩니다.

하중 방향

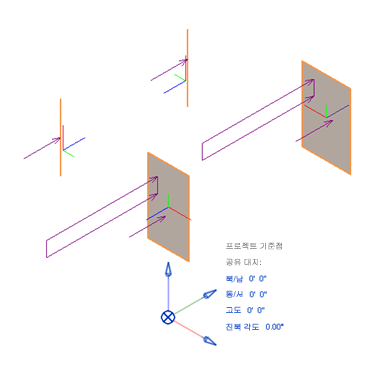

하중의 방향은 프로젝트 기준점 및 해당 방향 설정에 정렬됩니다.

하중의 Y축 방향은 N/S 방향에 맞춰 정렬되고, X축은 E/W에 맞춰 정렬되며, Z축은 높이에 맞춰 정렬됩니다.

도북을 회전하면 해석 요소의 방향과 하중의 방향이 모두 변경됩니다. 해석 요소의 방향을 변경하면 하중의 위치가 업데이트되지 않습니다.
