프리캐스트 이중 벽에 철근 배근 및 마운팅 부품을 배치하는 방법에 대해 알아봅니다.

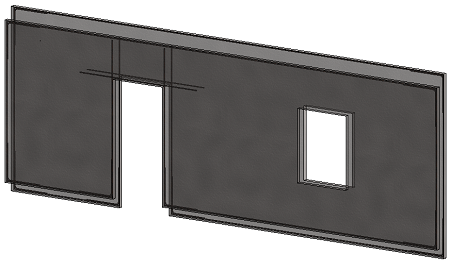

분할 명령을 사용하여 이중 벽 프리캐스트 조합을 작성하면 선택한 조합에 철근 배근을 추가할 수 있습니다. 철근 배근을 추가하는 옵션은 지원되는 다른 프리캐스트 요소를 추가하는 옵션과 비슷합니다.
철근 배근 명령은 이중 벽에 필요한 요소를 모두 추가합니다. 이 프로세스 중에는 철근 배근이 먼저 작성된 후 격자 거더가 계산되므로 벽을 따라 철근에 배치되고 벽 중심에서 균일한 간격으로 배치됩니다. 리프터와 부싱은 실제 격자 거더의 위치를 고려하여 추가되므로, 리프터가 격자 거더의 위치에 배치됩니다. 구성 대화상자에 지정된 값으로 격자 거더에서 부싱 간격을 띄웁니다.
격자 거더는 구역 철근 배근 유형 대화상자의 트러스 탭에 정의되어 있습니다.
주: 트러스 탭은 트러스를 철근 배근 유형으로 선택할 때 사용할 수 있습니다.

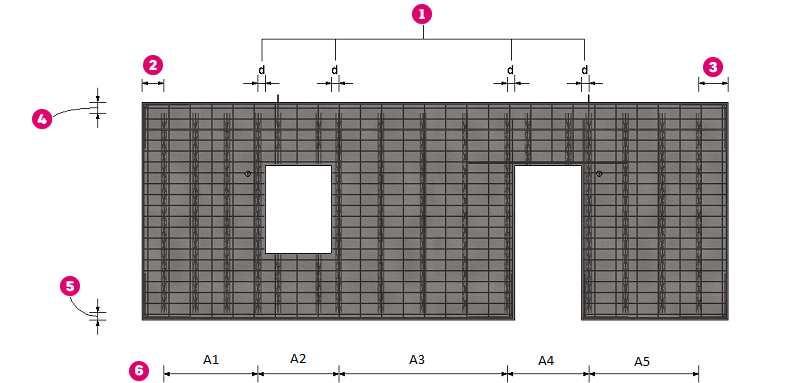

트러스 탭에 있는 매개변수는 아래에 설명되어 있습니다.
개구부까지의 거리 d.
분배 시작 간격띄우기.
분배 끝 간격띄우기.
길이 끝 간격띄우기.
길이 시작 간격띄우기.
격자 거더 분배(A=영역).
솔리드 벽에 대해 모서리 철근 배근을 동일하게 정의할 수 있습니다. 각 이중 벽 쉘의 등고선을 기준으로 합니다. 모서리 철근 배근을 배치할 때 다음 규칙이 적용됩니다.
- 레이어 수를 1로 설정 - 모서리 철근 배근이 첫 번째 쉘에만 적용됩니다.
- 레이어 수를 2로 설정 - 모서리 철근 배근이 첫 번째와 두 번째 쉘에 적용됩니다.
- 레이어 수를 3으로 설정 - 모서리 철근 배근이 첫 번째 쉘의 3개 모서리 철근 배근 레이어와, 두 번째 쉘의 1개 레이어에 적용됩니다.
