프리캐스트 이중 벽 분할

프리캐스트 이중 벽을 분할하고 해당 분할을 수동으로 조정하는 방법에 대해 알아봅니다.

분할 명령을 수행하는 동안 분할은 구성 대화상자에 지정된 분할 매개변수를 기반으로 수행됩니다. 분할은 무게를 기반으로 하며, 모든 레이어의 밀도를 고려합니다(공기 포함).

분할을 나중에 수동으로 변경할 수 있습니다. 방법은 다음과 같습니다.

1. 한 부분을 선택합니다.
2. 수정 | 부품 탭 부품 패널 (분할 편집)을 클릭합니다.

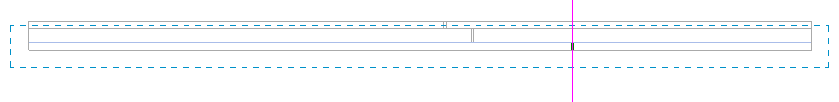

분할선이 세 레이어의 조인트 위치를 제어합니다.

수동으로 분할을 작성할 수도 있습니다. 방법은 다음과 같습니다.

1. 이중 벽의 결과 부분을 선택합니다.
2. 수정 | 부품 탭 부품 패널 (부품 분할)을 클릭합니다.

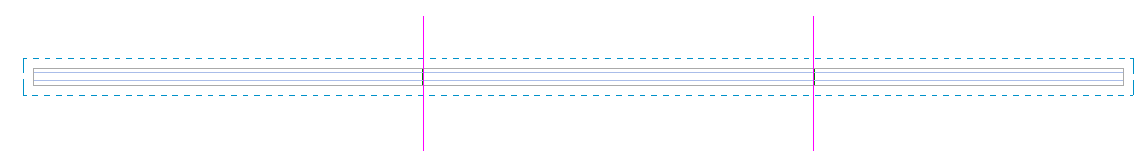

3. 여기에서 세 레이어의 단일 분할선 또는 각 레이어의 개별 분할선을 지정할 수 있습니다.

벽을 수동으로 분할한 후에 분할 명령을 사용하여 선택 사항에서 프리캐스트 이중 벽 조합을 작성합니다.

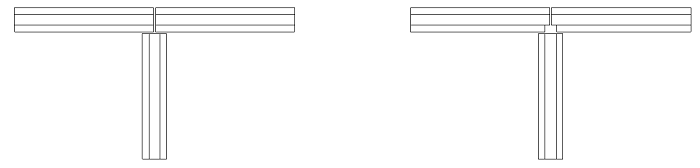

코너 연결의 경우 레이어의 위치 및 우선순위는 벽 결합 명령을 사용하여 설정합니다. 사각형과 연귀 코너 연결을 모두 작성할 수 있습니다.

90도로 연결되지만 코너가 아닌 경우 분할 명령이 T 연결을 작성합니다. 특정 교차점에서 T 연결이 없어야 하면 결합 금지를 사용하여 주요 요소의 면에서 입사 벽을 조정할 수 있습니다.

		분할 결과

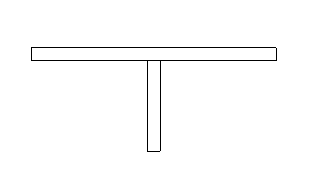

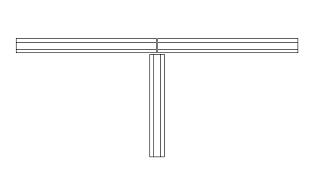

결합된 이중 벽

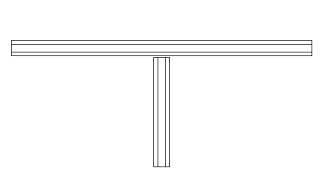

결합 해제된 이중 벽

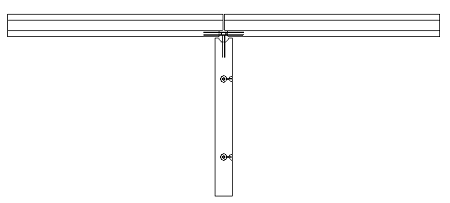

결합된 이중 벽과 솔리드 벽

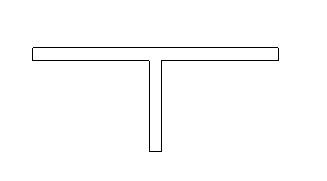

결합 해제된 이중 벽과 솔리드 벽

필요한 경우 부품 옵션 - 모양 핸들 표시를 사용하여 부품의 면을 수동으로 조정합니다.

주: 또한 이중 벽에서 지원하는 거더 슬래브의 유무처럼, 다른 상황을 수용할 수 있도록 요소의 높이에 맞게 조정할 수도 있습니다.
