스트랜드 유형 패밀리 예제를 모델링하는 방법을 알아봅니다.
스트랜드 유형 패밀리를 작성하는 가장 쉬운 방법은 해당 속 빈 코어 유형 패밀리를 복사하는 것입니다. 요소 형상이 이미 설정되어 있고 기존 구멍은 스트랜드 배치를 지원할 수 있습니다.
- 속 빈 코어 유형 패밀리(예: hcs_20.rfa)를 열고 새 이름으로 저장합니다(예: hcs_20_Strandtype1.rfa).

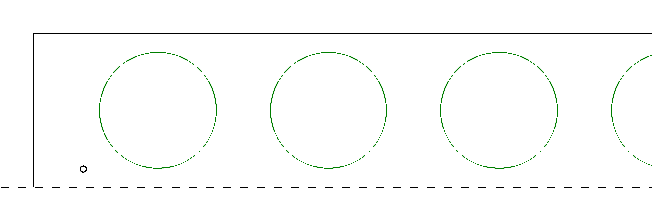

- 정면 뷰로 전환하고 스트랜드를 원통형 돌출로 작성합니다. 돌출 지름은 가상 요소에서 수직 및 수평으로 스트랜드의 정확한 지름이어야 합니다. 돌출은 임의의 길이일 수 입니다.
- 돌출 작성: 만들기
양식 돌출.
- 원 작성: 수정 | 돌출 작성 그리기 원. 스트랜드 지름으로 원을 그리고 대략적으로 배치합니다.
- 돌출 편집 완료: 수정 | 돌출 작성 모드 편집 모드 완료.

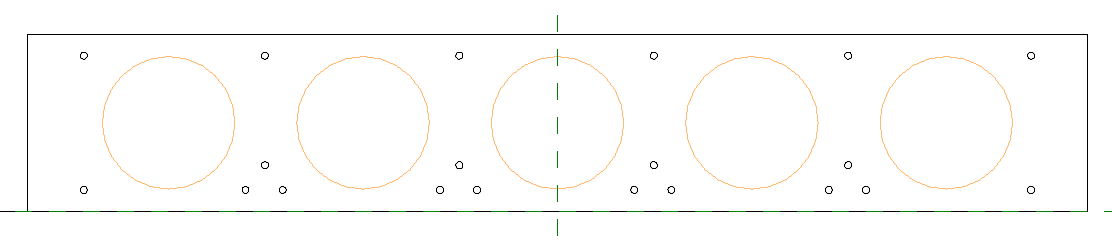

- 새 돌출을 작성하거나 모든 스트랜드의 기존 항목을 복사합니다. 치수 선을 사용하여 스트랜드를 정확하게 배치합니다.

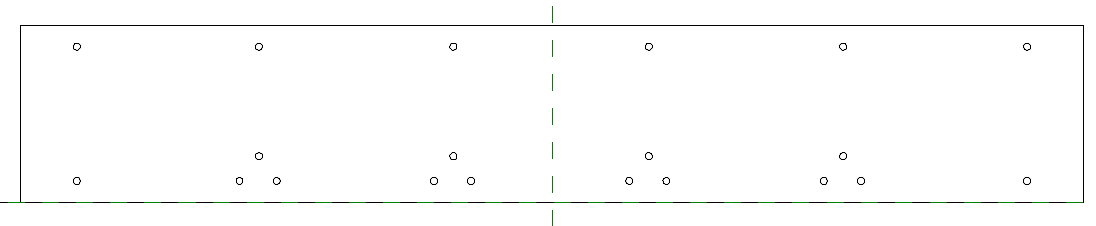

- 패밀리에서 구멍(보이드 돌출)을 삭제합니다.
- 패밀리에서 매개변수 삭제: 만들기 특성 패밀리 유형. 각 매개변수를 선택하고 제거를 클릭합니다.
- 패밀리가 정의된 경우 스트랜드 유형 패밀리의 이름과 일치하도록 이름을 변경해야 합니다(예: 접미어 .rfa가 없는 파일 이름).
- 대화상자를 닫고 새 패밀리를 저장합니다.
- 돌출 작성: 만들기
