보강 철근 복제

소스 호스트에서 대상 호스트로 모양 기반 및 프리폼 보강 철근을 복사하고 조정합니다. 철근은 보강 철근 구속조건을 일치시켜 조정됩니다.

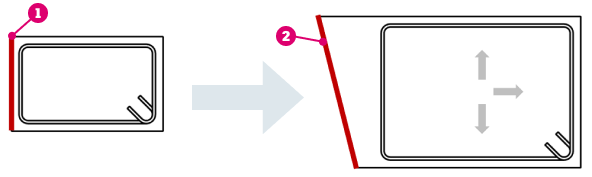

일부 구속조건 대상이 일치하지 않는 경우(예: 원래 호스트와 대상 호스트의 면이 평행하지 않은 경우) 이러한 구속조건이 적용되지 않으며 일부 철근 세그먼트가 그대로 유지되고 조정되지 않습니다.

철근은 호스트 기준으로 자동 정렬되거나 소스 및 대상 면을 기준으로 수동으로 정렬됩니다. 원래 보강 철근 세트와 전파된 보강 철근 세트 간에는 연결이 없습니다.

보강 철근은 호스트 기준 또는 면 기준으로 정렬할 수 있으며 전파 중 언제든지 정렬 기준을 전환할 수 있습니다.

호스트 기준 정렬

내부에 보강 철근이 있는 호스트를 선택합니다.
수정 | <카테고리> 탭 > 철근 배근 패널에서 (보강 철근 복제)를 클릭합니다.
수정 | 보강 철근 복제 탭 보강 철근 복제 패널에서 (호스트 기준 정렬)을 클릭합니다.
주: 상태막대 및 커서 툴팁의 지침을 따릅니다. 커서 툴팁 지침을 숨기려면 수정 | 보강 철근 복제 탭 툴팁 표시 패널에서 (도움말 툴팁 표시)를 클릭합니다.
하나 이상의 대상 호스트를 선택합니다. 보강 철근이 미리보기로 표시됩니다.
(완료)를 클릭하여 저장하거나 (취소)를 클릭하여 변경사항을 취소하고 보강 철근 복제 명령을 종료합니다.

주: 대상 호스트는 원래 호스트와 동일한 카테고리에 속해야 합니다. 대상 호스트를 선택하면 카테고리가 자동으로 필터링됩니다.

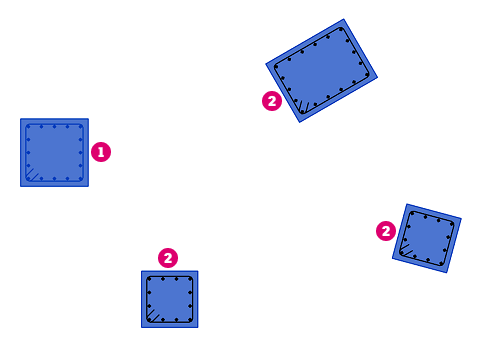

원래 열의 보강 철근 은 선택한 대상 호스트에 맞춰 정렬 및 조정되고 완료를 클릭하기 전에 미리보기로 표시됩니다.

보강 철근 세트를 하나 이상 선택합니다.
수정 | <카테고리> 탭 > 철근 배근 패널에서 (보강 철근 복제)를 클릭합니다.
수정 | 보강 철근 복제 탭 보강 철근 복제 패널에서 (면 기준 정렬)을 클릭합니다.
주: 상태막대 및 커서 툴팁의 지침을 따릅니다. 커서 툴팁 지침을 숨기려면 수정 | 보강 철근 복제 탭 툴팁 표시 패널에서 (도움말 툴팁 표시)를 클릭합니다.
선택한 보강 철근의 호스트에서 원래 면을 선택합니다. 보강 철근은 이 면을 기준으로 정렬됩니다.
대상 면을 선택합니다. 보강 철근이 선택한 면에 대해 미리보기로 표시됩니다.
(완료)를 클릭하여 저장하거나 (취소)를 클릭하여 변경사항을 취소하고 보강 철근 복제 명령을 종료합니다.

주: 동일한 호스트나 다른 콘크리트 호스트에서 또는 동일한 카테고리나 다른 카테고리에서 여러 대상 면을 선택할 수 있습니다.

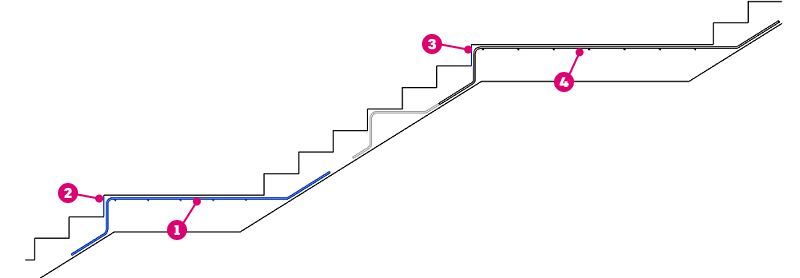

선택한 보강 철근 은 선택한 소스 면 및 대상 면 을 기준으로 정렬되어 전파됩니다. 완료를 누르면 보강 철근이 미리보기로 표시되고 작성됩니다.

팁: 면 기준 정렬 방법을 사용할 때 대상 면을 선택한 후 스페이스바를 사용하여 막대를 회전하거나 반전할 수 있습니다.

또한 동일한 두 가지 정렬 방법을 사용하여 프리폼 보강 철근을 전파할 수도 있습니다. 프리폼 보강 철근의 구속조건은 모양 기반 철근과 마찬가지로 구조 호스트의 평면형 면 및 복합 면 모두에 대해 일치됩니다.

보강 철근을 전파할 때는 호스트에 대한 구속조건만 고려됩니다.

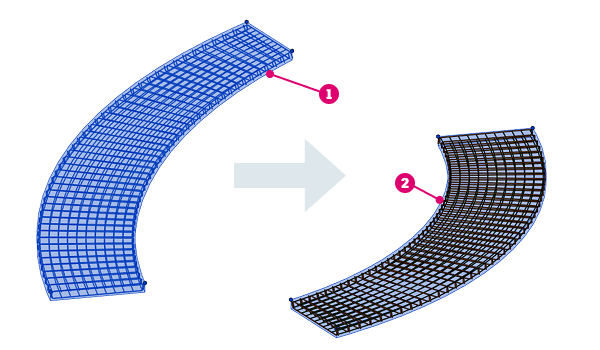

프리폼 보강 철근 복제 - 소스 호스트 및 대상 호스트 를 선택합니다. 완료를 클릭할 때까지 보강 철근이 미리보기로 표시됩니다.

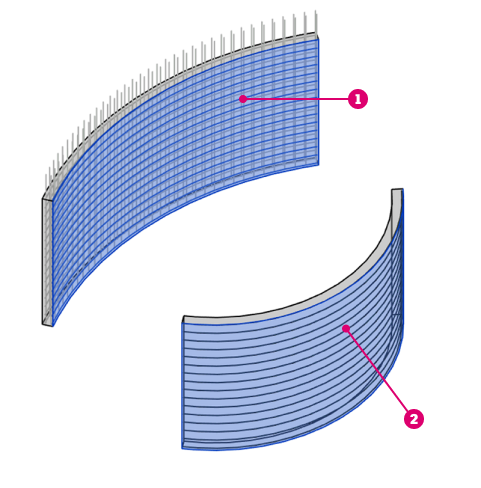

프리폼 보강 철근 복제 - 원본 면 과 대상 면 을 선택합니다.
