자동화 프로세스 후에 모델 정렬 및 연결성을 평가하고 해석 모델이 작성되지 않은 요소를 식별하는 방법을 알아봅니다.
모델 정렬 평가
해석 모델 정렬을 시각적으로 또는 일람표를 사용하여 평가할 수 있습니다.
레벨에 대한 정렬을 평가하려면:
- 뷰
- 3D의 전면/왼쪽/후면/오른쪽 뷰 방향을 사용합니다.
- 고도 또는 단면을 사용합니다.
- 요소 또는 요소 그룹을 분리합니다.
- 해석 개구부를 숨깁니다. 이러한 요소는 레벨에 정렬되지 않습니다.
- 일람표
- 연관된 레벨 간격띄우기를 사용하여 해석 노드에 대한 일람표를 작성합니다. 이 매개변수가 0이 아닌 노드를 찾습니다(필터링).
모델 연결성 평가
해석 모델 정렬을 시각적으로 평가할 수 있습니다.
노드 연결성을 평가하려면:
- 뷰 필터
- 연결되지 않은 노드를 표시하는 필터를 작성합니다.
- 평가를 쉽게 하기 위해 호스팅된 노드를 숨깁니다.
- 일람표
해석 모델이 작성되지 않은 요소를 식별합니다.

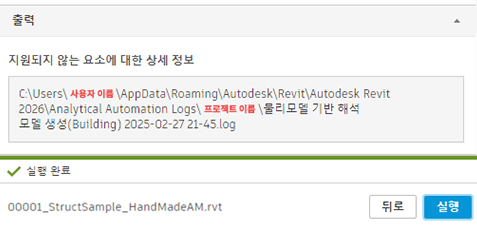

자동화 프로세스가 끝나면 로그가 생성됩니다.
이 로그에서 자동화 도구가 해석 표현을 작성하지 못한 모든 선택 요소를 찾을 수 있습니다.
이러한 물리적 구조 요소는 해당 ID를 사용하여 식별할 수 있습니다.
