선택한 구조 물리적 요소의 구조 해석 모델을 생성합니다. 결과 해석 모델이 물리적 모델을 기반으로 생성된 주요 수평 및 수직 참조에 더 효율적으로 연결되고 정렬됩니다.
작성된 해석 모델은 규칙 기반 자동화 논리를 거친 엔지니어링 사고 방식을 따릅니다.

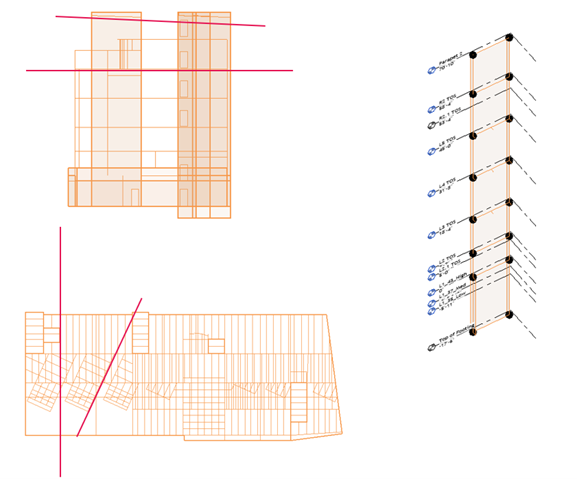

- 수직 조정 방법을 통해 레벨에 정렬합니다.
- 수평 조정 방법을 통해 그리드에 정렬합니다.
- 레벨 전반에 걸쳐 기둥 및 벽을 위에서 아래로 정렬합니다.
해석 요소는 연관된 물리적 요소가 연결될 때 객체별 규칙을 사용하여 연결됩니다.
주: 위치 선이 없는 요소는 무시됩니다.
건물의 물리적 모델을 해석 모델로 자동화(2025.2)를 사용하려면:

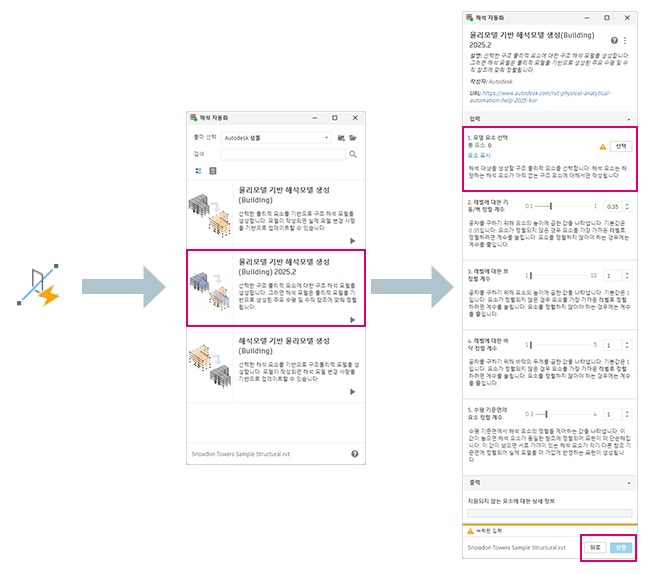

- 해석 탭
구조 해석 모델 패널에서
(해석 자동화)를 클릭합니다.
- 해석 자동화 리스트에서 건물의 물리적 모델을 해석 모델로 자동화(2025.2)를 선택합니다.
- 뷰에서 구조 물리적 요소를 선택합니다.
- 실행을 클릭합니다.

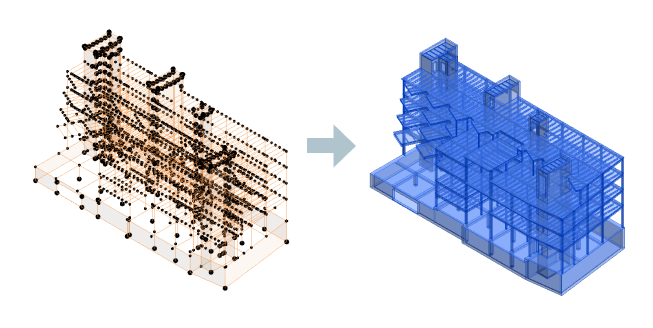

해석 모델이 작성됩니다.
