SMLX를 통해 Revit과 Advance Steel 간에 매크로로 사용 가능한 철골 연결을 전송하고 동기화할 수 있습니다.
Revit 라이브러리에서 사용할 수 있는 미리 정의된 130가지 유형의 구조 철골 연결 리스트를 모두 보려면 표준 연결을 참고하십시오.

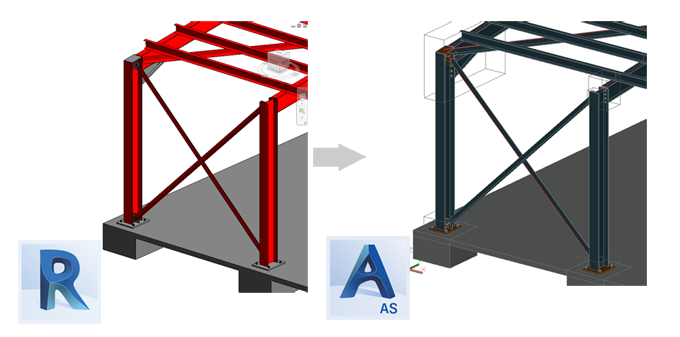

Revit에서 사용 가능한 철골 연결은 연결 매크로로 두 응용프로그램 간에 전송됩니다. Advance Steel에서 사용 가능한 추가 철골 연결의 경우 빔과 플레이트만 Revit에서 개별 객체로 전송됩니다.

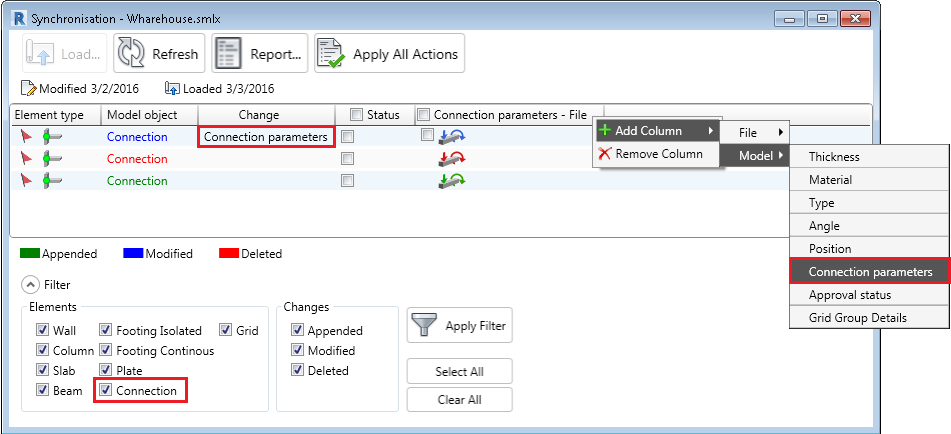

Synchronization 대화상자에는 추가, 삭제, 수정된 모든 연결이 표시됩니다.
철골 연결을 .smlx 형식으로 내보낼 때 모든 철골 연결 매개변수는 xml 파일로 내보내집니다. .smlx 파일이 모델과 동기화되면 연결 매개변수가 비교되고, 매개변수 값이 변경되면 수정된 선이 Synchronization 대화상자에 표시됩니다. 변경 열에 "Connection parameters "가 표시되면서 변경 사항이 Synchronization 대화상자에 반영됩니다.
연결 관련 선을 선택하고 적용하면 모든 연결 매개변수가 모델 연결에 푸시되고, 연결 매개변수의 일부만 적용하는 옵션은 제공되지 않습니다.
Synchronization 대화상자에서 연결용 필터를 사용할 수 있습니다. 이 필터 확인란을 사용하면 대화상자에서 연결 관련 선을 표시하거나 숨길 수 있습니다.
철골 연결 버전
철골 연결 매크로는 여러 버전이 있고 이 특성은 .smlx 파일로 내보내집니다. 매크로에 추가 매개변수가 업데이트되면 매크로 버전이 변경됩니다. 연결 버전이 파일과 모델 간에 서로 다를 경우 Synchronization 대화상자는 두 버전 간의 공통된 매개변수만 적용합니다. .smlx 파일 버전의 연결을 동기화로 변경할 수 없기 때문에 대화상자에는 모든 작업 적용을 사용 후의 매개변수 차이점이 표시됩니다.
승인 상태 전송
철골 연결에 대한 Approval Status 설정도 Revit과 Advance Steel 간에 전송되고 동기화됩니다. 철골 연결을 선택하면 Revit의 특성 팔레트에서 이 매개변수를 찾을 수 있습니다.
Advance Steel의 경우 승인 상태는 Advance Joint Properties 대화상자에 있습니다. 대화상자에 액세스하려면 연결 상자를 두 번 클릭하거나 연결 상자 또는 연결 요소를 선택하고 마우스 오른쪽 버튼을 클릭한 다음 상황별 메뉴에서 Advance Joint Properties를 선택합니다.

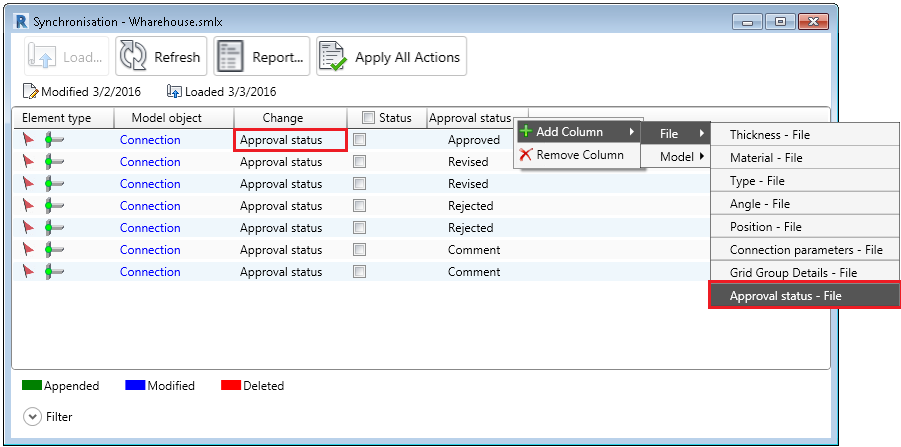

Synchronization 대화상자는 승인 상태의 수정 내용을 모두 표시합니다. 변경 열에 승인 상태가 표시되면서 변경사항이 Synchronization 대화상자에 반영됩니다. 파일과 모델 값 간에 차이점은 Synchronization 대화상자에서 승인 상태 - 파일 및 승인 상태 필드를 추가하여 표시할 수 있습니다.
Advance Steel 데이터베이스(AstorBase
ApprovalStatus 테이블)는 다음 값을 포함합니다.
- Not set
- Revised
- Comment
- Approved
- Rejected
Revit에서 승인 상태는 구조 탭 연결 패널에서 액세스할 수 있는 구조 연결 설정 대화상자의 매개변수 탭에 추가될 수 있습니다. 기본적으로 Revit은 없음 승인 상태로만 지정됩니다. Revit의 기본 상태는 Advance Steel의 Not set 상태와 동일하기 때문에 Synchronization 대화상자는 두 값 간에 차이점을 표시하지 않습니다.
Synchronization 대화상자는 Advance Steel에서 기본적으로 제공되는 승인 상태 값만 표시합니다(Not Set, Revised, Comment, Approved 및 Rejected). Advance Steel 또는 Revit에서 작성한 추가 값은 인식되지 않고 Not set 값으로 평가됩니다. Revit 모델이 Advance Steel 기본 승인 상태를 포함하지 않는 경우 Synchronization 대화상자에서 선을 모델에 적용하면 기본 승인 상태가 자동으로 작성됩니다.
