축척된 표현을 정의하고 구조 하중에 대한 기타 그래픽 설정을 사용자화하는 방법을 알아봅니다.
다른 Revit 요소와 마찬가지로 하중에 대한 그래픽 설정을 사용자화할 수도 있습니다. 이러한 설정 외에도 유형 특성에서 (선하중 및 면하중에 대해) 화살촉, 화살촉 크기 및 화살표 사이의 거리를 사용자화할 수 있습니다.
하중에 대해 축척된 표현을 정의하려면
- 관리 탭
설정 패널에서
(구조 설정) 드롭다운 리스트를 클릭하고
구조 설정을 선택합니다.
- 구조 설정 대화상자에서 하중 축척 화면표시 탭을 선택합니다.
- 하중 축척 화면표시 탭에서 프로젝트 설정 사용 옆에 있는 상자를 선택하여 모든 하중에 대한 최소 및 최대 표현 길이를 설정하고 유형 축척 설정을 재지정하여 전체 프로젝트의 축척 값을 설정합니다.

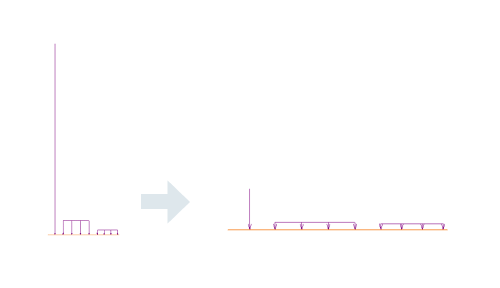

하중에 대한 축척된 표현을 정의하는 것은 동일한 뷰에서 값의 축척 차이가 큰 하중을 표시하는 경우에 유용합니다.
