선택한 점에서 벽이나 배관과 같은 요소를 절단하거나 두 점 사이의 세그먼트를 제거합니다.
선형 요소 분할
- 수정 탭
수정 패널
(요소 분할)을 클릭합니다.
- 원하는 경우 옵션 막대에서 내부 세그먼트 삭제를 선택합니다. 이 옵션을 선택하면 Revit LT은 선택된 점 사이의 벽 또는 선 세그먼트를 제거합니다.
- 원하는 경우 옵션 막대에서 내부 세그먼트 삭제를 선택합니다. 이 옵션을 선택하면 Revit LT은 선택된 점 사이의 벽 또는 선 세그먼트를 제거합니다.
- 분할할 점에서 요소를 클릭합니다. 내부 세그먼트 삭제를 선택한 경우, 다른 점을 클릭하여 세그먼트를 제거합니다.
벽을 분할하면 결과 부분은 독립적으로 작업할 수 있는 개별 벽이 됩니다. 배관과 같은 MEP 요소를 분할할 때 개별 세그먼트는 더 이상 연결되지 않습니다.
배관을 분할할 때 라우팅 기본 설정의 설정에 따라 장치가 추가됩니다. Revit에서는 결합 필드의 컨텐츠를 사용합니다. 결합이 정의되지 않은 경우 플랜지 필드의 컨텐츠가 사용됩니다. 결합과 플랜지가 모두 정의된 경우에는 플랜지 필드의 컨텐츠가 사용됩니다. 덕트를 분할할 때 Revit에서는 결합 필드의 컨텐츠를 사용합니다. 케이블 트레이 또는 전선관을 분할할 때 Revit에서는 유형 특성 내 결합 필드의 컨텐츠를 사용합니다.
지형 솔리드 분할
지형 솔리드를 두 개의 개별 요소로 분할한 다음 독립적으로 편집할 수 있습니다.
요소를 분할한 후 지형 솔리드 유형을 변경하여 도로, 호수, 광장 또는 언덕을 나타냅니다.
지형 솔리드의 전체 비율을 삭제할 수도 있습니다. 예를 들어, 가져온 파일이 측량되지 않은 영역을 원하지 않는 아티팩트로 채울 경우 분할 도구를 사용하여 가져온 파일에 의해 생성된 지형 솔리드의 원하지 않는 부분을 제거할 수 있습니다.
지형 솔리드를 분할하려면
- 지형 솔리드가 표시되는 평면 뷰 또는 3D 뷰를 엽니다.
- 수정 탭수정 패널(요소 분할)을 클릭합니다.
- 도면 영역에서 분할할 지형 솔리드의 모서리를 선택합니다.
Revit LT이 스케치 모드로 들어갑니다.
- 수정 | 프로파일 편집 탭그리기 패널
(선 선택)을 클릭하거나 다른 스케치 도구를 사용하여 지형 솔리드를 분할합니다.
- 닫힌 루프를 스케치하거나 열린 루프를 스케치합니다. 열린 루프의 양 끝이 요소의 경계와 교차해야 합니다.

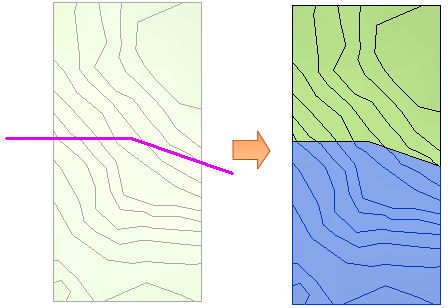

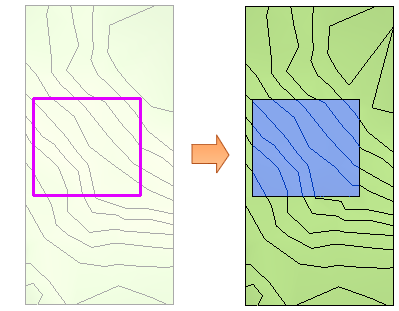

예제 닫힌 순환 열린 루프
(편집 모드 완료)를 클릭합니다.
주: 구획을 사용하여 지형 솔리드를 분할했지만 이러한 분할이 구획을 교차하지 않는 경우, 작성할 수 없으므로 구획 요소를 삭제하라는 알림이 표시됩니다. 이는 정상적인 상황이므로, 인스턴스 삭제를 클릭하여 분할 작업을 계속합니다.
