지형 솔리드 구획화

원래 지형 솔리드 표면에서 간격띄우기할 지형 솔리드의 면적을 정의합니다.

예를 들어 구획을 사용하여 지형 솔리드에 주차장 도로 또는 고립 영역을 그릴 수 있습니다. 구획의 인스턴스 특성을 사용하여 다른 재료를 지형 솔리드에 지정합니다.

구획을 작성한다고 해서 별도의 표면이 만들어지는 것은 아닙니다. 구획은 원래 표면에서 양수 값으로 간격띄우기되고 상위 지형 솔리드에 대한 변경 사항을 반영합니다. 독립적으로 편집할 수 있는 별도의 표면을 작성하려면 분할 도구를 사용합니다.

지형 솔리드를 구획화하려면

1. 지형 솔리드를 표시되는 뷰를 엽니다.
2. 지형 솔리드를 선택합니다.
3. 수정 | 지형 솔리드 탭지형 솔리드 모양(구획)을 클릭합니다.

   Revit LT이 스케치 모드로 전환됩니다.

4. (선 선택)을 클릭하거나 다른 스케치 도구를 사용하여 지형 솔리드에 구획을 작성합니다.
5. 특성 팔레트에서 재료, 구획 높이(양수 값만) 및 등고선 상속 매개변수를 설정합니다.
   주: 선택하면 등고선 상속이 구획의 상위 지형 솔리드에서 등고선을 표시합니다.
6. (편집 모드 완료)를 클릭합니다.

구획 경계를 수정하려면

1. 구획을 선택합니다.
2. 수정 | 지형 솔리드 탭 모드 패널(스케치 편집)을 클릭합니다.
3. (선 선택)을 클릭하거나 다른 스케치 도구를 사용하여 구획을 수정합니다.
4. (편집 모드 완료)를 클릭합니다.
주: 구획을 사용하여 지형 솔리드를 분할했지만 이러한 분할이 구획을 교차하지 않는 경우, 작성할 수 없으므로 구획 요소를 삭제하라는 알림이 표시됩니다. 이는 정상적인 상황이므로, 인스턴스 삭제를 클릭하여 분할 작업을 계속합니다.

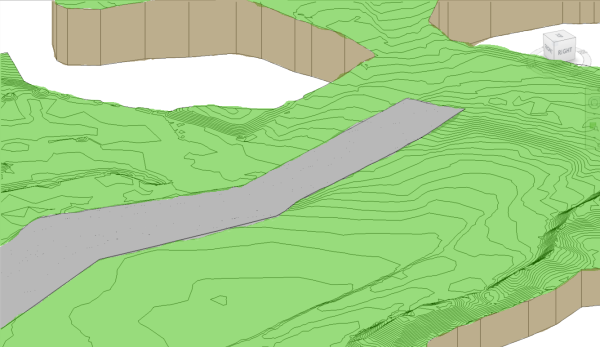

예제
