요소의 모양을 편집할 때 가변 두께 매개변수를 선택하여 레이어 두께를 수정할 수 있습니다.
요소의 가변 레이어 두께 매개변수는 다음과 같은 방식으로 모양 편집 도구에 영향을 줍니다.

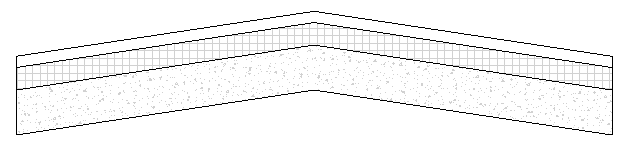

- 가변 두께 레이어가 없는 경우 전체 요소가 경사지고 평행한 상단 면과 하단 면 사이에 일정한 두께가 유지됩니다.

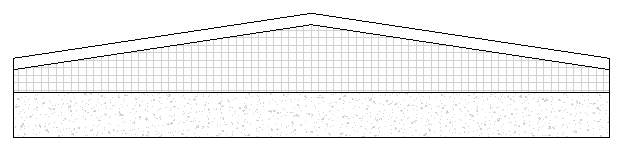

- 가변 두께 레이어가 있는 경우 요소 레이어의 상단 면이 경사지고 하단 면은 수평 기준면에 유지됩니다. 구조에서 가변 레이어 위에 있는 모든 재료 레이어는 가변 레이어의 상단 면에 평행합니다.
주: 요소의 두께 특성을 사용하여 구조 바닥을 균일한 두께로 설정할 수 있습니다. 요소의 모양이 편집되었고 요소 유형에 가변 레이어가 포함되어 있는 경우 이 매개변수는 균일한 두께를 설정합니다.
요소의 가변 두께 레이어를 수정하려면
- 요소를 선택합니다.
- 특성 팔레트에서 유형 편집을 클릭합니다.
- 구조 특성의 값 상자에서 편집을 클릭합니다.
- 조합 편집 대화상자에서 레이어 재료와 레이어 두께를 지정합니다. 가변 두께 매개변수 열에는 가변 두께를 사용하도록 설정할 수 있는 레이어 옆에 빈 확인란이 있습니다. 조합 편집 대화상자에 대한 자세한 내용은 복합 구조를 참고하십시오.
- 조합에 있는 원하는 레이어 옆에서 가변 확인란을 선택합니다.
주: 요소 전체 구조의 레이어 중 하나만 가변으로 설정할 수 있습니다.
- 확인을 계속 클릭하여 모든 대화상자를 닫습니다.
- 수정 | <요소> 탭
모양 편집 패널하위 요소 수정을 클릭하고 요소를 원하는 대로 변경합니다. 자세한 내용은 요소의 모양 수정을 참고하십시오.
