모양 편집 도구를 사용하여 호 세그먼트로 그린 요소를 변경할 수 있습니다.
곡선 모서리 조건 도구는 곡선 모서리와 관련된 추가 도구입니다. 이 도구는 요소의 호 모서리에 일치하는 모서리나 곡선 표면에 평평한 표면을 투영하도록 곡선 모서리를 설정합니다.
- 모양을 편집한 곡선 모서리 요소를 수정하려면 해당 요소를 마우스 오른쪽 버튼으로 클릭하고 특성을 선택합니다.

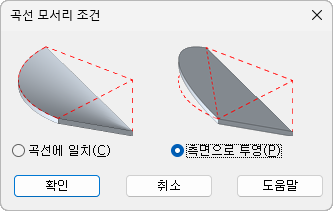

- 특성 팔레트에서 구조 바닥 모양 편집 아래의 곡선 모서리 조건 버튼을 클릭합니다. 이렇게 하면 곡선 모서리 조건 대화상자가 열립니다.
주: 요소의 모양이 편집되었거나 모양 편집 점 또는 분할선이 추가되어 있어야 곡선 모서리 조건 특성이 표시됩니다. - 물결 모양의 표면의 경우 곡선에 일치를 선택하고 평평한 표면의 경우 측면으로 투영을 선택합니다.
- 확인을 눌러 조건을 적용합니다.
- 적용을 클릭합니다.
