지형 솔리드 도구는 정의된 고도 점 또는 가져온 데이터를 사용하여 지형 요소를 정의합니다.
지형 솔리드를 볼 때 다음 사항을 고려하십시오.
- 접기 선. 접기 선은 지형 솔리드의 모서리입니다. 점이 추가되어 지형 솔리드가 작성되면 접기 선이 자동으로 작성됩니다. 기본적으로 접기 선은 꺼져 있습니다. 가시성/그래픽 대화상자의 모델 카테고리/지형 솔리드 카테고리에서 접기 선을 선택하여 켤 수 있습니다.
지형 솔리드 요소는 다른 요소로 절단할 수 있습니다. 패밀리에서 형상 절단을 사용하여 지형 솔리드의 모양을 만들기 위한 부울 연산을 수행합니다. 요소 분할을 사용하여 지형 솔리드를 여러 개의 지형 솔리드 요소로 분할합니다.
지형 솔리드는 다음 요소에 대해 호스트 역할을 할 수 있습니다.
- 대지 구성요소
- 주차장
- 난간
- 바닥 기반 요소
슬래브 모서리 패밀리는 지형 솔리드의 모서리에 적용할 수 있습니다. 예를 들어, 슬래브 모서리를 사용하여 대지의 연석 모서리를 모델링할 수도 있습니다.
지형 솔리드 요소는 지형 솔리드에 지정된 재료가 사용하는 표면 패턴을 지원합니다. 재료에 대한 표면 패턴을 정의하는 방법에 대한 자세한 내용은 재료 그래픽에 대한 채우기 패턴 정보를 참고하십시오.

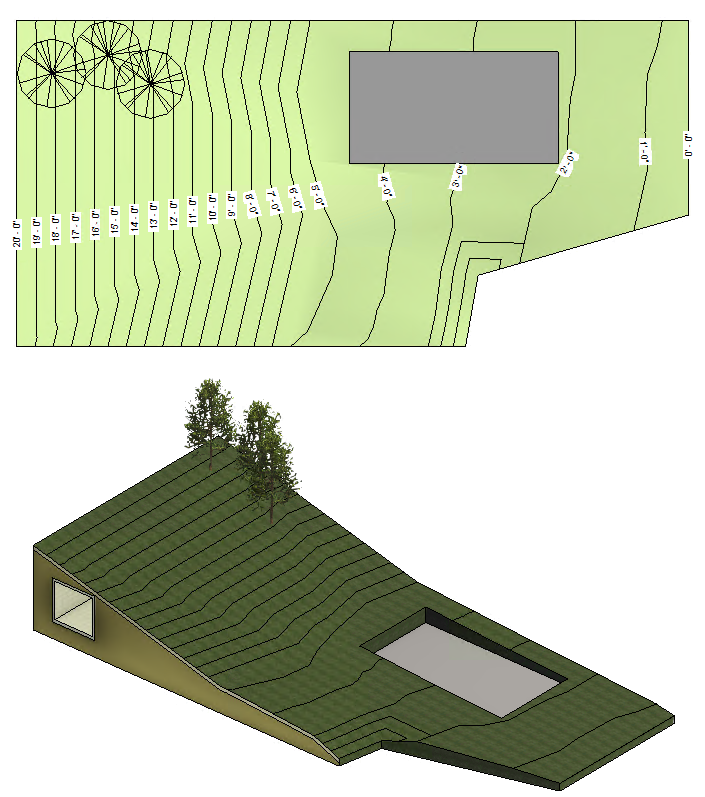

대지 평면 및 3D 뷰의 샘플 지형 솔리드
