게시 옵션

CAD 파일이 Vault에 체크 인되면 Vault 클라이언트가 시각화 파일을 게시합니다. 게시 옵션 기능을 사용하면 각 CAD 응용프로그램에 대해 시각화 파일이 게시되는 방법을 지정할 수 있습니다.

참고: 이 기능은 관리 권한이 있는 사용자만 사용할 수 있습니다.

다음 각 CAD 응용프로그램에 대한 옵션을 지정할 수 있습니다.

2D Inventor
3D Inventor
모든 AutoCAD 응용프로그램

참고: 이 설정은 모든 AutoCAD 응용프로그램에서 공유하는 옵션하고만 관련되어 있습니다. 모든 CAD 응용프로그램에서 설정을 공유하지 않으면 해당 설정은 표시되지 않습니다.

AutoCAD만
AutoCAD Mechanical만
AutoCAD Electrical만

2D Inventor 옵션

이 표에서는 2D Inventor에서 사용할 수 있는 게시 옵션에 대해 설명합니다. 일부 옵션은 특정 Inventor 버전에 적용될 수 있습니다.

옵션	설명
모든 시트	사용하도록 설정되어 있으면 IDW 파일에 있는 모든 시트를 작성합니다. 사용하도록 설정되어 있지 않으면 현재 시트만 작성합니다.
뷰어에 표시	작성 후 시각화 파일을 뷰어에 표시합니다.
DWF 유형	작성된 파일이 DWF 또는 DWFx인지 지정합니다.
마크업 편집 사용	DWF에서 마크업을 편집할 수 있는 기능을 사용하도록 설정합니다.
마크업 사용	DWF에 마크업을 추가할 수 있는 기능을 사용하도록 설정합니다.
측정 사용	DWF Viewer에서 데이터를 측정하는 기능을 사용하도록 설정합니다.
인쇄 사용	DWF Viewer에서 인쇄하는 기능을 사용하도록 설정합니다.
3D 모형 포함	DWF에 3D 버전의 모형을 포함합니다.
비어 있는 특성 포함	DWF 파일에 값이 없는 특성을 포함합니다.
시트 색상 재지정	사용하도록 설정되어 있으면 시트 색상 빨간색, 녹색 및 파란색에 정의된 값을 사용하여 DWF 배경 색상을 정의합니다.
게시 모드	DWF 파일을 게시하는 데 사용할 모드를 지정합니다.
시트 색상 파란색	배경에 포함되는 파란색의 양을 정의합니다. 정수 범위는 0에서 255 사이입니다.
시트 색상 초록색	배경에 포함되는 초록색의 양을 정의합니다. 정수 범위는 0에서 255 사이입니다.
시트 색상 빨간색	배경에 포함되는 빨간색의 양을 정의합니다. 정수 범위는 0에서 255 사이입니다.
제외된 시트 표시	시트 세트를 DWF 파일에서 인쇄 안 함으로 포함합니다.
시트 테이블 포함	DWF 파일에 시트 테이블을 포함합니다.

3D Inventor 옵션

이 표에서는 3D Inventor에서 사용할 수 있는 게시 옵션에 대해 설명합니다. 일부 옵션은 특정 Inventor 버전에 적용될 수 있습니다.

옵션	설명
BOM 부품만	결합된 형식의 모든 부품에 대한 BOM 데이터를 포함합니다.
BOM 구조	모든 부품의 조립품 및 부분조립품의 BOM 데이터를 구조화된 형식으로 만듭니다.
구성요소 특성	조립품에 개별 구성요소에 대한 특성 정보를 포함합니다.
뷰어에 표시	작성 후 DWF 파일을 뷰어에 표시합니다.
DWF 유형	작성된 파일이 DWF 또는 DWFx인지 지정합니다.
마크업 편집 사용	DWF에서 마크업을 편집할 수 있는 기능을 사용하도록 설정합니다.
마크업 사용	DWF에 마크업을 추가할 수 있는 기능을 사용하도록 설정합니다.
측정 사용	DWF Viewer에서 데이터를 측정하는 기능을 사용하도록 설정합니다.
인쇄 사용	DWF Viewer에서 인쇄하는 기능을 사용하도록 설정합니다.
깎인면 품질	DWF의 해상도를 정의합니다.
모든 구성원 포함	DWF 파일에 iPart 또는 iAssembly의 모든 구성원을 포함합니다.
애니메이션 포함	DWF 파일에 프리젠테이션 내의 애니메이션을 포함합니다.
비어 있는 특성 포함	DWF 파일에 값이 없는 특성을 포함합니다.
설계 뷰 포함	DWF 파일에 모든 설계 뷰를 포함합니다.
위치 표현 포함	DWF 파일에 모든 위치 표현을 포함합니다.
대형 조립품 모드	대형 조립품 작업 시 성능 및 안정성이 향상됩니다. 참고: 소형 조립품에 이 모드를 사용하면 성능이 약간 저하될 수 있습니다. 사용할 모드 결정 시 조립품의 크기, 대형 조립품의 수 및 조립품의 데이터 유형을 고려합니다.
질량 특성	DWF 파일의 모형에 대한 물리적 특성을 계산하여 저장합니다.
게시 모드	DWF 파일을 게시하는 데 사용할 모드를 지정합니다.
스크린샷 게시	3D 도면의 스크린샷을 만들어 DWF 파일에 플랫 이미지로 게시합니다. 이 이미지는 회전하거나 마크업을 작성할 수 없습니다. 이 특성은 스크린샷 DPI 특성과 함께 사용됩니다.
스크린샷 DPI	스크린샷 게시 특성을 사용하도록 설정하면 스크린샷의 DPI를 정수 형식으로 결정합니다.
판금 플랫 패턴	DWF 파일에 플랫 패턴 모형을 포함합니다.
판금 스타일 정보	DWF 파일에 판금 스타일 정보를 포함합니다.
용접물 준비	DWF 파일에 3D 용접물 준비 정보를 포함합니다.
용접물 기호	DWF 파일에 3D 용접물 기호를 포함합니다.

참고: 기본적으로, 새 Vault를 작성할 때 3D Inventor 파일에 대한 특성 및 BOM 정보는 켜져 있습니다.

AutoCAD 일반 옵션

이 표에서는 모든 AutoCAD 응용프로그램에서 공유하는 게시 옵션에 대해 설명합니다.

옵션	설명
도면층 정보 포함	도면층이 보이도록 DWF 파일에 도면층 정보를 포함합니다.
배치 초기화	파일에서 배치를 초기화하고 이러한 배치가 현재 배치 표준을 준수하는지 확인합니다. 이 특성은 이전 CAD 파일과의 기존 충실도를 적용하는 경우 또는 Autoloader를 사용하여 Vault에 파일이 추가된 경우 특히 중요합니다.
로그 파일 경로	DWF 파일을 저장하려는 경로를 지정합니다.
플롯 스탬프 켬	플롯 스탬프를 사용하도록 설정하여 각 도면의 지정한 구석에 플롯 스탬프를 배치하고 파일에 기록합니다.
사용자 DWG의 페이지 설정 사용	게시 옵션 대화상자의 다른 설정은 모두 무시하고 게시 응용프로그램의 설정을 사용합니다.
시각화 유형	파일을 체크 인할 때 작성되는 파일이 DWF 또는 DWFx인지 여부를 지정합니다.

AutoCAD 옵션

이 표에서는 AutoCAD 수직 제품에 사용할 수 있는 게시 옵션에 대해 설명합니다. 일부 옵션은 특정 AutoCAD 응용프로그램(예: AutoCAD Electrical)에 적용될 수 있습니다.

옵션	설명
플롯의 중심	페이지 중앙에 도면을 배치합니다.
도면 방향	도면의 방향을 세로 또는 가로로 설정합니다.
용지에 맞춤	도면이 인쇄될 용지에 도면을 맞춥니다.
용지 공간 객체 숨기기	용지 공간 뷰포트에서 객체를 숨깁니다.
배치 포함	시각화 파일에 모든 배치를 포함합니다.
모형 공간 포함	시각화 파일에 모형 공간을 포함합니다.
용지 크기(영국식)	용지 크기를 인치로 지정합니다. 플롯 구성 파일(PC3)에 정의된 용지 크기의 내부 이름(표시 이름 아님)을 입력합니다. 예를 들어, 11 x 17인치 용지의 경우 ANSI_B_(11.00_x_17.00_Inches)라고 입력할 수 있습니다.
용지 크기(미터법)	용지 크기를 밀리미터로 지정합니다. 플롯 구성 파일(PC3)에 정의된 용지 크기의 내부 이름(표시 이름 아님)을 입력합니다. 예를 들어, A4 용지의 경우 ISO_A4_(210.00_X_297.00_MM)라고 입력할 수 있습니다.
객체 선 가중치 플롯	이미지에 객체 선 가중치를 포함합니다.
용지 공간을 맨 마지막으로 플롯	용지 공간 형상이 아닌 모형 공간 형상을 먼저 플롯합니다. 이 옵션을 사용하도록 설정하면 파일에서 모형 탭의 위치가 배치 및 모형으로 변경됩니다.
플롯 스타일 테이블	플로터 또는 플로터 구성 파일(PC3)을 지정합니다.
대칭으로 플롯	도면을 180도 회전하여 플롯합니다.
플롯 스타일로 플롯	DWF 파일을 작성할 때 스타일 정보를 플롯합니다.
품질	DWF 파일의 화면표시 품질을 설정합니다.
선가중치 축척	인쇄할 선 가중치의 비율 크기를 조정합니다.
음영 플롯	음영 처리된 플로팅 옵션을 지정합니다.
플롯 대상	플롯 영역을 지정합니다.

Revit 옵션

이 테이블에서는 Revit에서 사용할 수 있는 게시 옵션에 대해 설명합니다.

옵션	설명
DWF 이미지 형식	파일이 무손실인지 손실인지 지정합니다.
DWF 이미지 품질	DWF의 이미지를 기본값인 PNG 파일로 내보낼지 낮음, 중간, 높음 품질 설정의 압축된 JPG 형식으로 내보낼지 여부를 지정합니다.
용지 형식	2D 뷰/시트의 용지 형식(ISOxx, ANSIxx, ARCHxx)을 지정합니다.
뷰 선택 유형	게시하려는 뷰를 지정합니다. 단일–마지막으로 저장된 뷰/기본 뷰를 게시합니다. 모형의 시트–모든 시트를 게시합니다. 모형의 뷰–모든 뷰를 게시합니다. 모형의 모든 뷰 및 시트–모든 시트 및 뷰를 게시합니다.
영역 내보내기	설비 관리 소프트웨어(예: Autodesk FMDesktop) 또는 DWF 마크업 소프트웨어(예: Autodesk Design Review)로 개별 룸 및 룸 데이터를 볼 수 있도록 기하학적 표현에서 영역 내보내기 특성을 별도로 지정합니다.
객체 데이터 내보내기	내보낸 뷰에서 인스턴스 내보내기 및 객체의 유형 특성을 지정합니다. 자세한 내용은 Revit 도움말에서 DWF 파일로 객체 데이터 내보내기를 참고하십시오.
도면 방향	도면의 가로 또는 세로 여부를 지정합니다.
오류 시 중지	오류 발생 시 Job Processor의 중지 여부를 지정합니다.
DWF 유형	작성된 파일이 DWF 또는 DWFx인지 지정합니다.

게시 옵션 관리

참고: 관리자만 게시 옵션을 구성할 수 있습니다.

도구 > 관리 > Vault 설정을 클릭합니다.
Vault 설정 대화상자에서 시각화 탭을 클릭합니다.
옵션을 클릭합니다.

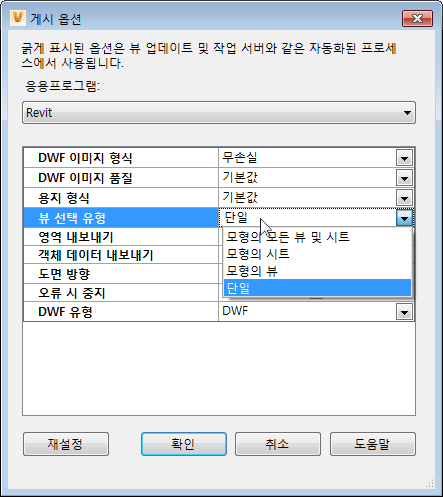

게시 옵션 대화상자의 응용프로그램 리스트에서 시각화 설정을 사용자화하려는 응용프로그램을 선택합니다.
사용하도록 설정할 각 게시 옵션 옆의 확인란을 선택합니다. 또는 옵션에 미리 정의된 값이 있으면 사용자 열의 리스트에서 하나를 선택합니다.
확인을 클릭하여 변경 사항을 저장하고 게시 옵션 대화상자를 닫습니다.

참고: 재설정을 클릭하면 언제든지 현재 세션에 대한 변경 사항을 기본값으로 모두 복원할 수 있습니다.
