Aby utworzyć przekrój poprzeczny

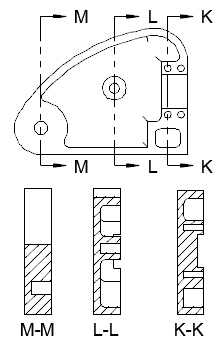

Widok przekroju poprzecznego dokumentacji modelu jest generowany przez rozcięcie całej długości danego obiektu.

1. Wybierz kartę układu, aby przejść do obszaru papieru.
   Uwaga: Karta wstążki Układ jest wyświetlana automatycznie, gdy układ jest aktywny.
2. Kliknij kartę Układpanel Utwórz widoklistę rozwijaną PrzekrójPełny.
3. Kliknij widok, aby użyć go jako rzutu macierzystego. W miejscu kursora zostanie wyświetlona strzałka kierunku początkowego.
4. Kliknij w obszarze rysunku, aby wskazać punkt początkowy linii przekroju. W miejscu kursora zostanie wyświetlona strzałka kierunku końcowego.
5. Kliknij w obszarze rysunku, aby wskazać punkt końcowy linii przekroju. W miejscu kursora zostanie wyświetlony podgląd przekroju.
6. Przesuń podgląd w żądane miejsce i kliknij, aby umieścić widok.
   Wskazówka: Podgląd jest ograniczony i umożliwia przesuwanie tylko w kierunku prostopadłym do linii przekroju. Aby zwolnić wiązanie, naciśnij klawisz SHIFT. Aby przywrócić ograniczenie, naciśnij jeszcze raz klawisz SHIFT.
7. Kliknij kartę Tworzenie przekrojupanel Metodamenu rozwijane GłębokośćPłat. Wyszukiwanie
   Uwaga: Aby dołączyć geometrię poza płaszczyzną przekroju, wybierz opcję Odległość i określ głębokość, do której chcesz dołączyć informacje.
8. Kliknij kartę Tworzenie przekrojupanel UtwórzOK.
