Korzystanie z historii wersji rysunków (Spostrzeżenia dotyczące aktywności)

Pasek narzędzi Porównanie wersji w funkcji Spostrzeżenia dotyczące aktywności umożliwia przegląd różnic między dwoma rysunkami.

Porównanie bieżącego rysunku z poprzednimi wersjami

Aby uzyskać dostęp do listy historii wersji, trzeba być subskrybentem i mieć konto u obsługiwanego dostawcy usług przechowywania w chmurze: Autodesk Docs, Dropbox, Box, Dysk Google lub OneDrive.

1. Użyj dowolnej z poniższych metod dostępu, aby otworzyć pasek narzędzi Porównaj wersje w bieżącym rysunku:
   • Kliknij kartę Widokpanel HistoriaSpostrzeżenia dotyczące aktywności. Wyszukiwanie
   • W oknie poleceń wprowadź polecenie OTWÓRZSPOSTRZAKTYW.
2. Na palecie Spostrzeżenia dotyczące aktywności zastosuj odpowiednie filtry, aby wybrać wersję, z którą będzie porównywany bieżący rysunek.

3. Wybierz żądaną wersję porównawczą i kliknij przycisk Porównaj.

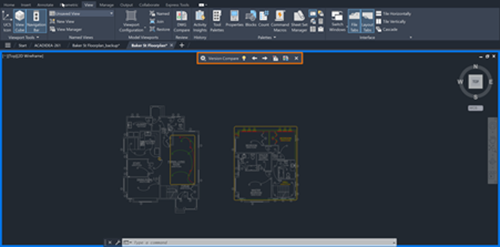

U góry rysunku zostanie otwarty pasek narzędzi Porównanie wersji.

Wyniki porównania są wyświetlane na bieżącym rysunku zgodnie z następującym kodem kolorów:

• Czerwony — obiekty tylko w poprzedniej wersji.
• Zielony — obiekty tylko na bieżącym rysunku.
• Szary — obiekty wspólne dla bieżącego rysunku i wcześniejszej wersji.

Uwaga: Jeśli w bieżącym rysunku znajduje się wyłączona lub zablokowana warstwa, nie uczestniczy ona w wyniku porównania.

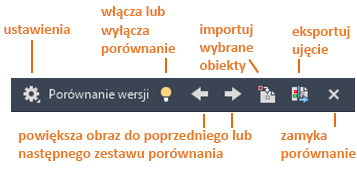

Pasek narzędzi Porównanie wersji pomaga w wykonywaniu różnych funkcji:

Zmiana ustawień wyświetlania porównania

1. Kliknij opcję Ustawienia na pasku narzędzi Porównaj wersje.

2. W panelu Ustawienia kliknij kontrolki, które chcesz zmienić.

W przypadku częstego wprowadzania zmian panel Ustawienia można przypiąć, aby mieć do niego wygodny dostęp. Dla większej przejrzystości na poniższej ilustracji użyto kolorów, które są w stanie rozróżniać daltoniści.

Zmiana widoczności porównywanych obiektów

• Kliknij ikonę żarówki znajdującą się obok opcji Nie w bieżącym rysunku lub Tylko w bieżącym rysunku, aby przełączyć widoczność różnic między plikami rysunków porównywanym lub bieżącym.
• Klikając ikonę żarówki znajdującą się obok opcji Brak różnic, można przełączać widoczność obiektów, które są takie same w obu plikach rysunków.

Zmiana porządku rysowania porównywanych obiektów

Kliknij tę opcję, aby odwrócić porządek rysowania między nakładającymi się obiektami w rysunkach bieżącym i porównywanym. Domyślnie obiekty w bieżącym rysunku są wyświetlane nad obiektami rysunku porównywanego.

Zmiana widoczności, koloru i kształtu chmurki wersji

Chmurki wersji na rysunku porównawczym służą do wyróżniania różnic pomiędzy porównywanymi plikami.

• Aby przełączyć widoczność chmurek wersji, należy kliknąć ikonę żarówki.
• Aby zmienić kształt chmurek wersji, z listy rozwijanej Chmurki wersji należy wybrać opcję Prostokątna lub Wieloboczna.
• Do zmiany odległości odsunięcia między zestawami zmian a chmurkami wersji służy suwak Wielkość.
• Wielkość zestawów zmian ustala się na podstawie bliskości zmienionych obiektów w porównaniu z rozmiarem chmurki wersji.

Uwaga: Ustalenie rozmiaru łuków w chmurkach wersji następuje automatycznie na podstawie zakresów bieżącego rysunku. W chmurkach wersji większych rysunków automatycznie używane są większe łuki.

Wykluczanie tekstów lub wzorów kreskowania z porównania

Filtry umożliwiają ukrywanie wyników porównania dotyczących następujących obiektów:

• Aby ukryć porównania obiektów tekstowych w wynikach porównania, w obszarze Filtr kliknij ikonę żarówki obok pozycji Tekst.
• Aby ukryć porównania obiektów kreskowania w wynikach porównania, w obszarze Filtr kliknij ikonę żarówki obok pozycji Kreskowanie.

Tymczasowe wyłączanie wyników porównania

Kliknij przycisk Włącz lub Wyłącz, aby tymczasowo ukryć wyniki porównania podczas pracy w bieżącym rysunku.

Przechodzenie między zestawami zmian

Kliknięcie strzałki w prawo umożliwia przejście do następnego zestawu zmian, a strzałki w lewo — przejście do poprzedniego zestawu.

Kopiowanie obiektów z rysunku porównawczego do bieżącego rysunku

1. Kliknij przycisk Importuj obiekty, aby zaimportować obiekty z rysunku porównawczego do bieżącego rysunku.

2. Na rysunku porównawczym zaznacz obiekty, które chcesz skopiować do bieżącego rysunku, i naciśnij klawisz Enter. Importować można tylko obiekty, które nie znajdują się w bieżącym rysunku.

Obiekty wybrane przez użytkownika z rysunku porównawczego zostaną skopiowane do bieżącego rysunku i nie będą się już różniły między rysunkami.

Eksport rysunku ujęcia w celu zapisania różnic

1. Kliknij opcję Eksportuj ujęcie, aby połączyć dwa rysunki porównawcze w nowy plik rysunku ujęcia do późniejszego przejrzenia.

2. W oknie dialogowym Eksportuj ujęcie porównania kliknij przycisk Kontynuuj.
3. Zapisz plik rysunku. Domyślnie nazwą pliku jest Porównaj_Rysunek 1 vs Rysunek 2.dwg.

Ta operacja tworzy nowy plik rysunku prezentującego różnice między oboma plikami.

Uwaga: W rysunku ujęcia dwa rysunki z porównania są zapisane jako bloki.

Zakończenie porównania

Kliknij opcję Zamknij porównanie, aby zakończyć porównanie i zamknąć pasek narzędzi Porównanie wersji.
