W poprzedniej sekcji opisano, w jaki sposób w programie Autodesk Civil 3D jest wykonywane modelowanie złożonych geometrii. W tych koncepcjach założono kilka wzorców postępowania przygotowania obrysu skarpy. Na przykład w celu oczyszczenia i uproszczenia linii charakterystycznych w programie Autodesk Civil 3D można skorzystać z narzędzi do edycji linii charakterystycznych.
Pomocne może być zastosowanie się do niektórych z poniższych wzorców postępowania:
- Za pomocą Edytora rzędnych sprawdź rzędne wzdłuż linii charakterystycznych. Wyszukaj miejsca, w których rzędna mogła w niezamierzony sposób przyjąć wartość zero (0), np. punkty podziału.
- Użyj polecenia Wygładź (WeedFeatures) w celu usunięcia niepotrzebnych punktów i uproszczenia geometrii skarpy tam, gdzie to możliwe. Operacja taka może znacznie poprawić wyniki w miejscu przecięcia dwu lub większej liczby skarp.
- Użyj polecenia FitCurveFeature do zastąpienia mozaikowych segmentów łukiem Jest to operacja, która umożliwia utworzenie gładko zakrzywionej powierzchni skarpy zamiast powierzchni złożonej z wielu prostych segmentów. Segmenty mozaikowe są typowe dla linii charakterystycznych tworzonych z polilinii 3D, które nie obsługują łuków, na przykład dla linii tworzonych za pomocą poleceń skarpy programu Land Desktop.
Usuwanie niepotrzebnych punktów

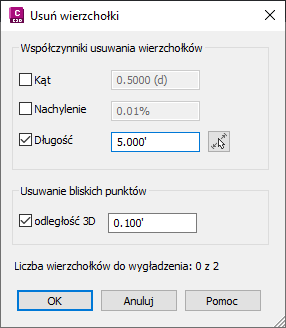

Na rysunku 16 pokazano okno dialogowe konfigurowania operacji wygładzania. Użytkownik może określić współczynniki wygładzania, które zostaną zastosowane, dostosować wartości liczbowe i wyświetlić podgląd wyników przed zatwierdzeniem. W tym oknie dialogowym można kliknąć przycisk Pomoc, aby zostały wyświetlone tematy pomocy dla wygładzania. Zawarte w nich informacje umożliwiają korzystanie z tych elementów sterujących w sposób zapewniający uzyskanie jak najlepszych wyników.
Rysunek 16: Elementy sterujące wygładzania
Zastępowanie segmentu mozaikowego

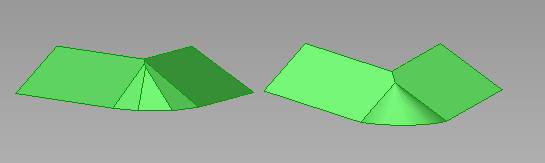

Skarpa na rysunku 17 z lewej strony jest nachylona do wnętrza łuku, który został zmozaikowany przez segmenty liniowe. Skarpa z prawej strony jest nachylona z łuku rzeczywistego. Edytowany kształt łuku rzeczywistego tworzy bardziej realistyczną skarpę.
Rysunek 17: Skarpa według łuku segmentowego w porównaniu do łuku rzeczywistego
Za pomocą polecenia Wygładź można przekształcić mozaikową linię charakterystyczną w łuk rzeczywisty podobny do łuku dopasowanego do polilinii.
