W tej sekcji opisano wzorce postępowania podczas korzystania z katalogu części oraz te scenariusze pracy, które mogą powodować problemy.
Kiedy tworzone lub edytowane są sieci rurociągów, program Autodesk Civil 3D odwołuje się do katalogu części, aby uzyskać informacje o każdej części (rurze lub strukturze). Użytkownik może wykorzystać narzędzie Kreator części do edycji danych dowolnej części i do rozszerzenia katalogu poprzez utworzenie dodatkowych, niestandardowych części. Jak pokazano na rysunku 1, każda część definiowana jest przez trzy pliki o tej samej nazwie, ale o różnych rozszerzeniach:

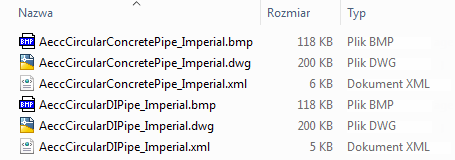

Rysunek 1: Pliki katalogu dla dwóch rodzajów rur okrągłych
Jeśli do modyfikowania części używany jest Kreator części, prawdopodobnie zostanie zmieniony plik XML, ponieważ zawiera on szczegółowe wymiary i obliczenia. Zmiany plików DWG i BMP są możliwe, ale nie w każdym przypadku mają zasadnicze znaczenie.
Program Autodesk Civil 3D instaluje domyślny katalog części sieci rurociągów w położeniu C:\Documents and Settings\All Users\Application Data\Autodesk\Civil 3D <wersja>\plk\Pipes Catalog. Rysunek można skierować do innego katalogu, klikając kartę Narzędzia główne
panel Utwórz projekt Ustaw katalog rurociągów
, a następnie zmieniając ustawienia w oknie dialogowym pokazanym na rysunku 2.

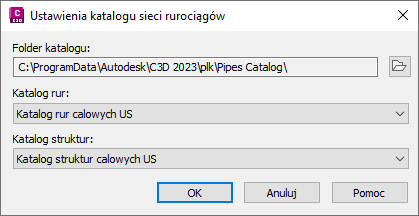

Rysunek 2: Okno dialogowe określania katalogów sieci rurociągów
Środowisko wielu użytkowników
W środowisku wielu użytkowników, gdzie występuje wiele katalogów części, można łatwo wprowadzić niepożądane zmiany w rysunkach, jeśli katalogi części nie mają spójnej zawartości ani nie znajdują się w standardowym położeniu. Niepożądane zmiany mogą wystąpić ze względu na to, że każdy rysunek odwołuje się do katalogu części znajdującego się w położeniu określonym na komputerze, na którym został utworzony. Jeśli rysunek jest otwierany na innym komputerze, gdzie nie można znaleźć katalogu w tym samym położeniu, zostanie wskazane położenie domyślne lub inne zdefiniowane położenie na drugim komputerze.
Niepożądane zmiany części w rysunku mogą wystąpić w przypadku wystąpienia następujących sytuacji:
- Użytkownik drugiego komputera edytuje sieć rurociągów w ramach operacji, która odwołuje się do katalogu części.
- Część, do której następuje odwołanie, ma w bieżącym katalogu specyfikacje różniące się od specyfikacji określonych w oryginalnym katalogu.
W takich warunkach do części na rysunku zostaną zastosowane specyfikacje części z bieżącego katalogu.
Do operacji, które odwołują się do katalogu, a więc mogą wprowadzać niepożądane zmiany, należy dodawanie części do sieci lub przesuwanie części. Inne operacje, takie jak edycja etykiety, nie odwołują się do katalogu.
