Ćwiczenie 4: Przypisywanie kodów pozycji kosztorysowych do korytarzy

Celem ćwiczenia jest utworzenie stylu zestawu kodów w celu przypisania kodów pozycji kosztorysowych do obszarów korytarza i elementów liniowych.

W stylu zestawu kodów pozycje kosztorysowe stosowane są do kodów łączy lub punktów definiujących zespoły korytarza. Styl zestawu kodów umożliwia używanie modelu korytarza do obliczania ilości dla wielu jednostek miary, takich jak:

• Łączna powierzchnia lub objętości: Aby wyodrębnić łączne objętości z zamkniętych obszarów korytarza, należy zastosować kody pozycji kosztorysowych do łączy korytarza.

  Łączy z kodami pozycji kosztorysowych używa się do wyodrębniania powierzchni pozycji kosztorysowych lub wielkości objętościowych takich materiałów jak asfalt, żwir czy gleba.

• Wielkości liniowe: Aby wyodrębnić wielkości liniowe wzdłuż linii charakterystycznej korytarza, należy zastosować kody pozycji kosztorysowych do punktów korytarza.

  Punktów z kodami pozycji kosztorysowych używa się do wyodrębniania wielkości liniowych dla takich materiałów jak poręcz zabezpieczająca czy krawężnik.

• Szczegółowe obliczanie: Aby wyodrębnić szczegółowe wielkości określonego elementu, należy zastosować kody pozycji kosztorysowych do punktów korytarza, a następnie użyć wzoru do obliczenia wielkości na podstawie długości linii charakterystycznej.
  Uwaga:

  Dowiesz się, jak tworzyć i stosować wzory pozycji kosztorysowych w części Ćwiczenie 6: Praca ze wzorami pozycji kosztorysowych.

Ćwiczenie stanowi kontynuację części Ćwiczenie 3: Przypisywanie kodów pozycji kosztorysowych do części sieci rurociągów.

Tworzenie stylu zestawu kodów

1. Otwórz Quantities-4.dwg, który znajduje się w folderze rysunków samouczka.

   Na rysunku znajduje się obszar komercyjny, składający się z obrysu budynku, działki parkingu i dróg dojazdowych.

2. W oknie Obszar narzędzi, na karcie Ustawienia rozwiń kolejno kolekcjeOgólneStyle uniwersalneStyle zestawu kodów. Kliknij prawym przyciskiem myszy przycisk Wszystkie kody. Kliknij polecenie Kopiuj.
3. W oknie dialogowym Styl zestawu kodów, na karcie Informacje, w polu Nazwa wprowadź wyrażenie Wielkości korytarza.
4. Na karcie Kody, w obszarze Łącze, w wierszu Baza kliknij przycisk .
5. W kategorii Ulubione wybierz Identyfikator pozycji kosztorysowej 30202-0600.
6. Kliknij przycisk OK.
7. Powtórz czynności podane w punktach 4-6 w celu zastosowania kodów pozycji kosztorysowych do następujących łączy:
   • Nawierzchnia: 40920-1000
   • Nawierzchnia1: 40930-0200
   • Nawierzchnia2: 40310-3300
   • Warstwa nośna dolna: 30202-0800
8. Powtórz czynności podane w punktach 4-6 w celu zastosowania kodów pozycji kosztorysowych do następującego punktu:

   Góra_krawężnik: 60902-0800

9. Kliknij przycisk OK.

Stosowanie nowego zestawu kodów do korytarza i zespołu

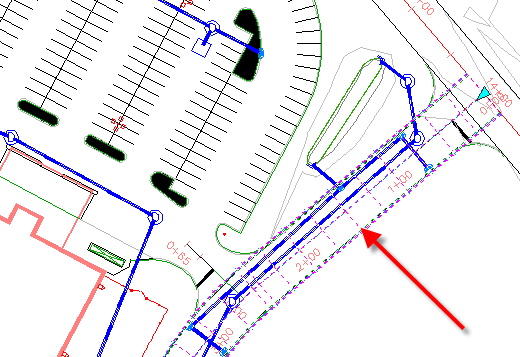

1. Wybierz na rysunku korytarz drogi podporządkowanej. Kliknij prawym przyciskiem myszy. Wybierz polecenie Właściwości.

2. Na palecie Właściwości, w obszarze Dane, w obszarze Nazwa stylu zestawu kodów wybierz pozycję Wielkości korytarza.
3. Naciśnij klawisz Esc.
4. Na rysunku wybierz linię bazową zespołu korytarza. Kliknij prawym przyciskiem myszy. Wybierz polecenie Właściwości.
5. Na palecie Właściwości, w obszarze Dane, w obszarze Nazwa stylu zestawu kodów wybierz pozycję Wielkości korytarza.
6. Naciśnij klawisz Esc.
7. Przebuduj korytarz.

Aby kontynuować korzystanie z tego samouczka, przejdź do części Ćwiczenie 5: Praca z raportami o wielkościach.
