Po utworzeniu niestandardowego złącza lub komponentu i przeniesieniu go do generatora iPart można użyć narzędzia Tworzenie przewodów rurowych do utworzenia części i opublikowania jej w Bibliotece Content Center. Można także utworzyć i opublikować normalną część (nie iPart) jako złącze.
Po utworzeniu można publikować iParts przewodów rurowych jak i zwykłe części Content Center.
Jakie typy części mogą być tworzone i publikowane?
Wszystkie standardowe typy części, takie jak adaptery, czwórniki, kolanka, kołnierze itd., mogą zostać utworzone i opublikowane z domyślną liczbą połączeń. Nie można utworzyć zwykłych części jako części rury . Należy użyć typu Inne, jeśli żadna z dostępnych kategorii nie odpowiada typowi tworzonego złącza.
|
Typ części |
Połączenia domyślne |
Łączniki/Rury |
|
Adaptery |
2 |
Łącznika |
|
Tuleje |
2 |
Łącznika |
|
Przykrywki |
1 |
Łącznika |
|
Przyłącza |
2 |
Łącznika |
|
Łączniki |
2 |
Łącznika |
|
Krzyżaki |
4 |
Łącznika |
|
Kolanka |
2 |
Łącznika |
|
Kołnierze |
2 |
Łącznika |
|
Uszczelki |
2 |
Łącznika |
|
Złącza przewodu |
2 |
Łącznika |
|
Wkładki |
2 |
Łącznika |
|
Złączki wkrętne |
2 |
Łącznika |
|
Nakrętki |
2 |
Łącznika |
|
Wtyczki |
1 |
Łącznika |
|
Redukcje |
2 |
Łącznika |
|

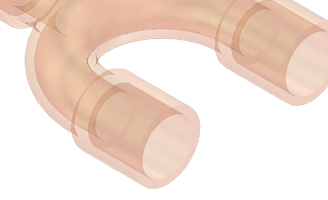

Łuki rurowe 180° |
2 |
Łącznika |
|
Teowniki |
3 |
Łącznika |
|
Dwuzłączki |
2 |
Łącznika |
|
Zawory |
2 |
Łącznika |
|
Łuki Y |
3 |
Łącznika |
|
Przewody |
2 |
Rura . Ten typ nie jest dostępny podczas tworzenia normalnej części przewodów rurowych. |
|
Rury |
2 |
Kanał. Ten typ nie jest dostępny podczas tworzenia normalnej części przewodów rurowych. |
|
Rury |
2 |
Kanał. Ten typ nie jest dostępny podczas tworzenia normalnej części przewodów rurowych. |
|
Inne |
2 |
Złącza. Ten typ jest używany, jeśli żadna z dostępnych kategorii nie odpowiada typowi tworzonego złącza. |
|
Gałęzie |
2 |
Złącza. Zawiera jedną podkategorię, Spoina doczołowa |
W jaki sposób tworzone są części przewodów rurowych?
Można utworzyć i opublikować iParts przewodów rurowych jako zarówno rury jak i złącza. Podczas przygotowania części typu iParts dla przewodów rurowych należy określić:
- Numer połączenia
- Obróbka końców
- Przypisanie tabeli iPart i parametru
- Punkty połączenia i oś połączenia, oraz złącza rozgałęzione, punkt zestawienia i oś rury dla drugiego punktu połączenia
- Zachodzenie dla iPart i w przypadku złączy rozgałęzionych, wytnij profil dla rury zestawienia
- Właściwości ISOGEN dla złączy
Tylko normalne części mogą być tworzone i publikowane tylko jako złącza. Podczas tworzenia normalnych części należy określić:
- Numer połączenia
- Obróbka końców
- Stały rozmiar nominalny
- Punkty połączenia i oś połączenia, oraz złącza rozgałęzione, punkt zestawienia i oś rury dla drugiego punktu połączenia
- Zachodzenie dla iPart i w przypadku złączy rozgałęzionych, wytnij profil dla rury zestawienia
- Właściwości ISOGEN dla złączy
