Dostęp: |
Wstążka:
karta Zarządzaj
panel Redagowanie

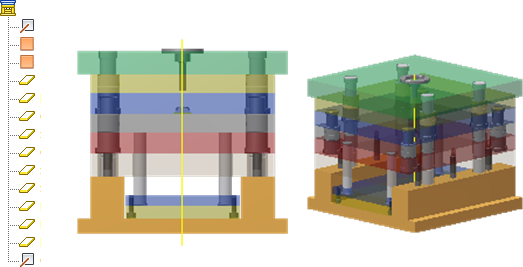

Redagowanie korpusu formy
|
|
Dostęp: |
Wstążka:
karta Zespół formy
panel Redagowanie
Redagowanie korpusu formy
|
Oś środkowa
|
Wybiera krawędź lub oś w celu zdefiniowania osi środkowej wiążącej oś Z zespołu MA. |
Płaszczyzna wyrównania
|
Wybiera płaszczyznę lub powierzchnię w celu zdefiniowania płaszczyzny wyrównania, tak aby wiązała płaszczyznę XZ zespołu MA. |
|
Płaszczyzna podziału
|
Wybiera płaszczyznę lub powierzchnię w celu zdefiniowania płaszczyzny podziału. Wiąże płaszczyznę z wybraną krawędzią odniesienia. |
Górna płyta zaciskowa
|
Wybiera co najmniej jedną część jako górną płytę zaciskową. |
|
Płyta spychająca kanału wlewowego
|
Wybiera co najmniej jedną część jako płytę spychającą kanału wlewowego. |
|
Płyta matrycy (AP)
|
Wybiera co najmniej jedną część jako płytę matrycy. |
|
Płyta spychająca
|
Wybiera co najmniej jedną część jako płytę spychającą. |
|
Płyta rdzenia (BP)
|
Wybiera co najmniej jedną część jako płytę rdzenia. |
|
Płyta podporowa
|
Wybiera co najmniej jedną część jako płytę podporową. |
|
Blok dystansowy
|
Wybiera co najmniej jedną część jako blok dystansowy. |
|
Płyta oporowa wypychacza
|
Wybiera co najmniej jedną część jako płytę oporową wypychacza. |
|
Płyta wypychacza (EP)
|
Wybiera co najmniej jedną część jako płytę wypychacza. Służy do mocowania wypychacza prętowego lub zespołu wypychacza skośnego. |
|
Dolna płyta zaciskowa
|
Wybiera co najmniej jedną część jako dolną płytę zaciskową. |
|
Linia środkowa
|
Wybiera płaszczyznę konstrukcyjną lub oś konstrukcyjną dla każdego płyty formy, aby uaktywnić automatyczne tworzenie linii środkowych w rysunku 2D. |
