Informacje o kołnierzach w konstrukcji blachowej

Element kołnierza składa się z powierzchni i gięcia połączonego z istniejącą powierzchnią wzdłuż prostej krawędzi.

Aby dodać element kołnierza, wybierz co najmniej jedną krawędź oraz określ rozmiar i położenie dodawanego materiału.

Narożniki wygenerowane podczas tworzenia elementów kołnierza i kształtu kołnierza przedstawiają domyślny kształt podcięcia narożnika w przypadku płaskiego modelu. Domyślne ustawienia stylu konstrukcji blachowej można nadpisać, korzystając z funkcji Opcje rozwinięcia i kart Zagięcie lub Narożnik. Podczas wybierania krawędzi w przypadku kołnierza wielokrawędziowego znaczniki edycji są wyświetlane wzdłuż zagięć i w miejscach, w których utworzone kołnierze mają wspólne narożniki. W niektórych przypadkach opcja automatycznych połączeń narożnikowych pozwala automatycznie uciąć kolidujący materiał wzdłuż końca każdego kołnierza podczas tworzenia kołnierza wielokrawędziowego.

Opcja edycji znacznika nie jest dostępna dla wszystkich narożników. Przykładowo, na poniższym rysunku nie ma znacznika edycji, gdy kołnierz jest na górnej krawędzi, a promień zewnętrzny dodawanego kołnierza znajduje się po przeciwnej stronie promienia zewnętrznego zagięcia pomiędzy dwoma wybranymi krawędziami.

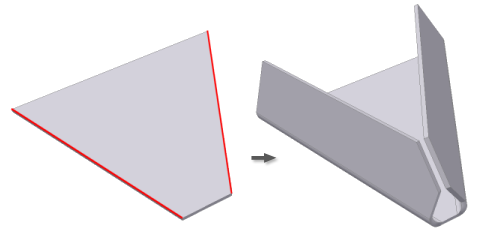

Jeśli jednak kołnierz zostanie utworzony w przeciwnym kierunku, jak na poniższej ilustracji, trzy zagięcia zbiegają się, a ich promienie zewnętrzne znajdują się po tej samej stronie, co promień zewnętrzny zagięcia między wybranymi krawędziami. W tym przypadku podczas tworzenia i dalszej edycji dostępny jest znacznik edycji.

Kołnierze i wiele krawędzi

Kołnierze, które mają wspólny narożnik, są automatycznie wyświetlane z pełnym lub częściowym połączeniem.

Połączenia kołnierza są tworzone, gdy wybrane krawędzie są jednocześnie współpłaszczyznowe i nierównoległe.

• Jeśli zakres kołnierza jest wystarczająco bliski (w zależności od odstępu połączenia), tworzony jest pełny narożnik.
• Jeśli kołnierze się przecinają, tworzone jest połączenie częściowe.

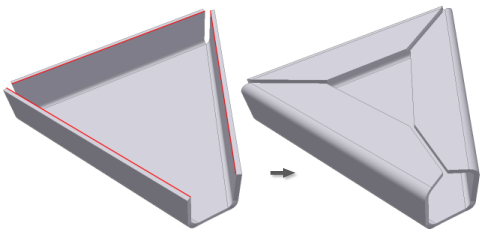

• Jeśli krawędzie schodzą się do wspólnego zagięcia w taki sposób, że wszystkie trzy powierzchnie zagięcia są skierowane do środka, tworzone jest zagięcie składające się z trzech narożników.

  W przypadku kołnierzy, które nie są współpłaszczyznowe, również można zastosować automatyczne połączenie narożnikowe.

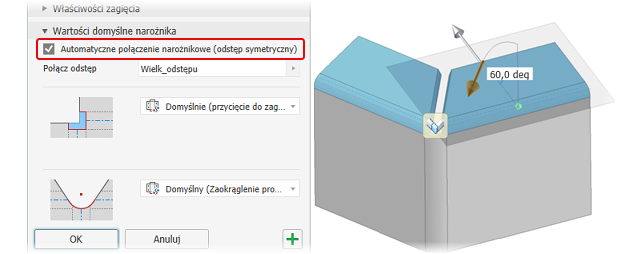

Jeśli sąsiednie kołnierze nie są wyświetlane w podglądzie z narożnikami połączenia narożnikowego, sprawdź, czy w sekcji Wartości domyślne narożnika na panelu właściwości Kołnierz wybrano opcję Automatyczne połączenie narożnikowe.

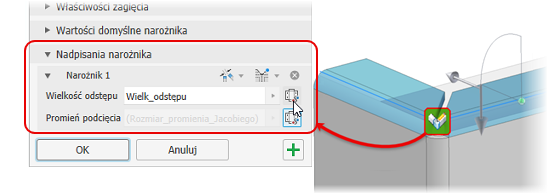

Kliknięcie znacznika narożnika powoduje wyświetlenie grupy Nadpisanie narożnika w panelu właściwości. Kliknij przycisk Użyj ustawień domyślnych, aby włączyć lub wyłączyć użycie ustawień domyślnych narożnika.

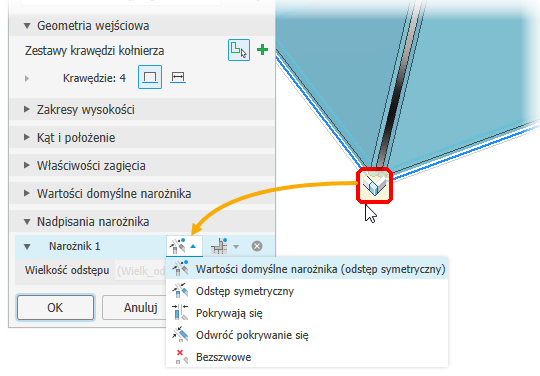

Kliknij przycisk Wartości domyślne odstępu lub narożnika, aby uzyskać dostęp do różnych opcji
