Za pomocą tego polecenia można przesunąć, obrócić i przeskalować jeden obiekt lub grupę obiektów. (Aby dokonać transformacji całego aktywnego rysunku źródłowego, użyj opcji transformacji w oknie dialogowym Ustawienia rysunku.
Odpowiedz na następujące zgłoszenia:
- Wybierz/<Warstwa>
- Wprowadź b, aby wybrać obiekty, lub w, aby wybrać wszystkie obiekty na warstwie.
- Wybierz obiekty
- Użyj dowolnej metody wybierania programu AutoCAD, aby wybrać obiekty, które chcesz poddać transformacji. W przypadku wybrania opcji Warstwa wprowadź nazwy warstw do transformacji. Można użyć znaków uniwersalnych, takich jak * oraz ?, aby wybrać zbiór warstw.
- Pierwszy punkt źródłowy
- Wybierz punkt w rysunku lub wprowadź współrzędne punktu.
- Pierwszy punkt docelowy
- Wybierz punkt w rysunku lub wprowadź współrzędne punktu. Konwersja obiektów zostanie przeprowadzona z uwzględnieniem odległości między pierwszym punktem źródłowym i tym nowym punktem.
- Drugi punkt źródłowy
- Wybierz punkt w rysunku lub wprowadź współrzędne punktu.
- Drugi punkt docelowy
- Wybierz punkt w rysunku lub wprowadź współrzędne punktu.

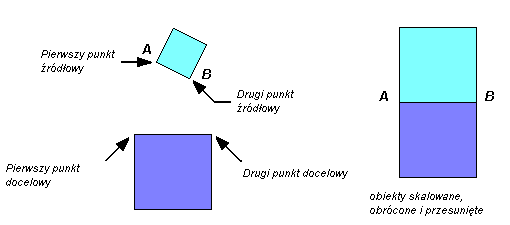

Punkty źródłowe i docelowe
Różnica między pierwszym punktem źródłowym i pierwszym punktem docelowym definiuje odsunięcie wybranych obiektów.
Różnica kątowa między dwoma punktami źródłowymi i dwoma punktami docelowymi definiuje obrót.
Stosunek odległości między dwoma punktami docelowymi i między dwoma punktami źródłowymi definiuje zmianę skali.
