Dodawanie lub usuwanie separacji hydraulicznej w sieci wodociągowej

Sieci wodociągowe instalacji rurowych można podzielić na pętle w celu obliczenia przepływu i spadku ciśnienia dla każdej pętli.

Dodawanie separacji hydraulicznej

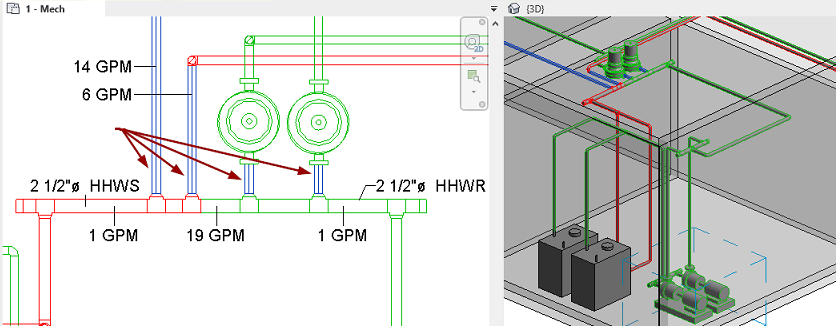

1. Wybierz rurę początkową albo końcową (lub obie) w pętli drugiego rzędu.
   Wskazówka: Można wybrać więcej niż jedną parę rur.

2. Kliknij kolejno kartę Zmień | Rury panel Separacja hydrauliczna (Dodaj separację).

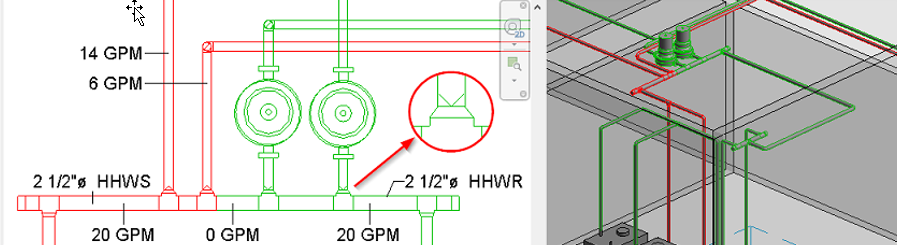

Na końcu rury w punkcie separacji pojawi się grafika, tak jak przedstawiono poniżej.

Wskazówka: Aby ustawić widoczność symbolu separacji hydraulicznej, kliknij kartę Widok panel Grafika (Widoczność i grafika). Na karcie Kategorie modelu rozwiń kategorię Rury, aby włączyć/wyłączyć symbole separacji hydraulicznej.

W przypadku użycia przyłącza dokładny punkt separacji znajduje się między przyłączem a siecią lub kolektorem. W przypadku użycia trójnika dokładny punkt separacji znajduje się między trójnikiem a rurą odgałęzienia lub dowolną złączką podłączoną do trójnika. Rura wspólna oraz rura między łącznikami zasilania i powrotu kolektora w pętli drugiego rzędu wskazują przepływ zerowy.

Parametr tylko do odczytu Obwiednia pętli wskazuje, czy wybrana rura jest obwiednią osobnej pętli.

Usuwanie separacji hydraulicznej

1. Wybierz co najmniej jedną rurę obwiedni pętli w pętli podrzędnej.
2. Kliknij kolejno kartę Zmień | Rury panel Separacja hydrauliczna (Usuń separację).
