Separacja hydrauliczna umożliwia przeprowadzenie obliczeń przepływu i spadku ciśnienia w pętlach instalacji rurowych.
W przypadku dzielenia systemów rurociągów wodnych na pętle główną, drugiego rzędu i trzeciego rzędu obliczony przepływ oraz obliczenia spadku ciśnienia dla każdej dodatkowej pętli będą wyświetlane na pompie dla takiej pętli. Zbiorcze wartości przepływu będą wyświetlane na pompie lub zestawie pomp w pętli pierwszego rzędu. Spadek ciśnienia dla pompy odzwierciedla część tej wartości dla sieci rurociągów zasilanych przez tę pompę. W rezultacie dla pompy pętli głównej podawany jest spadek ciśnienia dla pętli głównej. Dla pompy pętli drugiego rzędu podawany jest spadek ciśnienia dla pętli drugorzędnej i tak dalej.
- Jeden komponent wyposażenia źródłowego, taki jak kocioł lub agregat chłodniczy. Jest on opcjonalny.
- Pojedyncza pompa lub zestaw pomp na pętlę (główną, drugiego rzędu, trzeciego rzędu i tak dalej), jeśli chcesz obliczyć przepływ i spadek ciśnienia dla każdej pętli.
- Dowolną liczbę urządzeń odbiorczych, takich jak grzejniki lub jednostki klimakonwektorów wentylatorowych w pętlach drugiego rzędu i dodatkowych. Grzejniki i inne terminale mogą być prowadzone w szeregu.
- Dowolną liczbę segmentów rur na odcinkach zasilających i powrotnych sieci.
- Pętlę pierwszego rzędu skonfigurowaną jako pętla lub z użyciem kolektora.

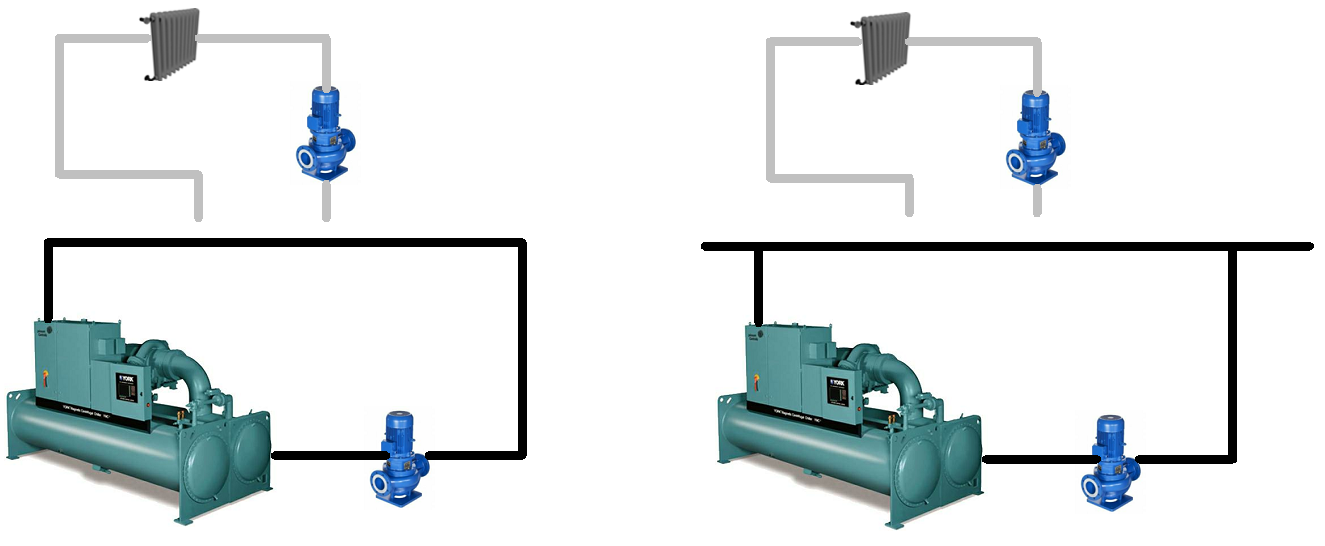

Sieci wodociągowe przed separacją — pętla główna (po lewej) i pętla główna z kolektorem niskospadkowym (po prawej)
Pętle są wydzielane analitycznie: pętla drugiego rzędu z pętli pierwszego rzędu, pętla trzeciego rzędu z pętli drugiego rzędu i tak dalej, zgodnie z potrzebami. Każda pętla jest przypisana do własnej instalacji zasilającej i powrotnej. Z tego względu w systemach pierwszego i drugiego rzędu wykorzystywane są te same typy systemów, ale przypisywane są inne wystąpienia systemów. Nazwa systemu w przypadku systemów pomocniczych jest dodawana z kropką, po której występuje liczba. Na przykład sieć składająca się z jednej pętli głównej i dwóch drugiego rzędu ma system zasilania o nazwie Zasilanie wody 1. Po hydraulicznym odseparowaniu sieć składa się z pierwszej pętli głównej o nazwie Zasilanie wody 1 oraz dwóch pętli drugiego rzędu o nazwach Zasilanie wody 1.1 i Zasilanie wody 1.2.

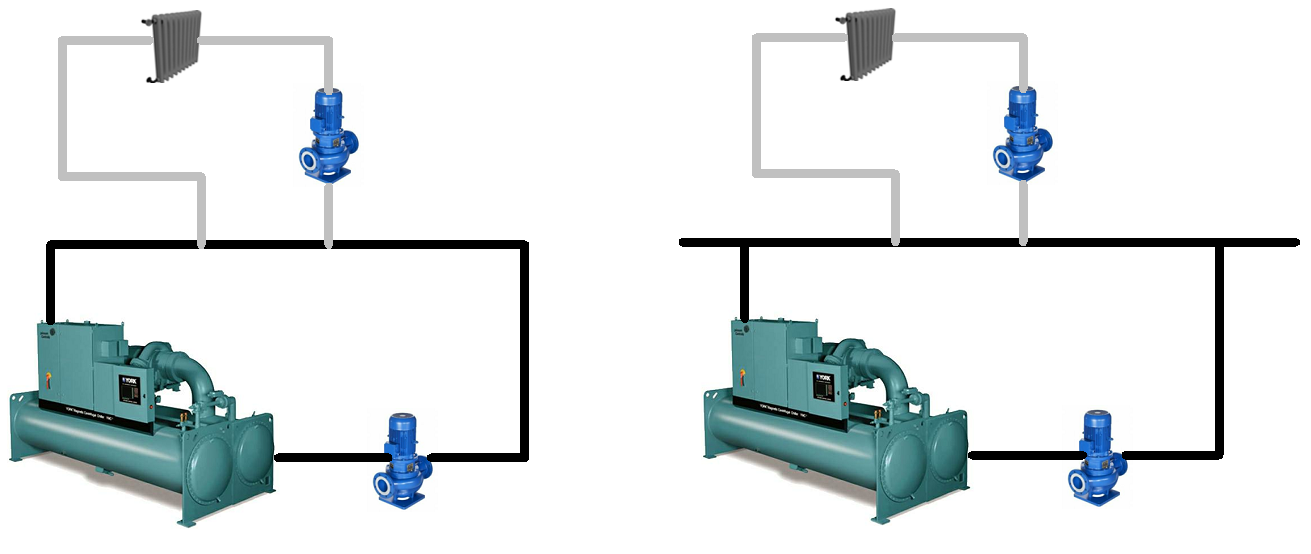

Sieci wodociągowe po separacji — pętla główna (po lewej) i pętla główna z kolektorem niskospadkowym (po prawej)
- Strefy równoległe prowadzi się w taki sposób, że pętla pierwszego rzędu jest podzielona na kilka pokrywających się odgałęzień połączonych ustawionymi blisko siebie trójnikami i pełniących funkcję stref drugiego rzędu. W ten sposób wszystkie pętle drugiego rzędu mają wspólną rurę.

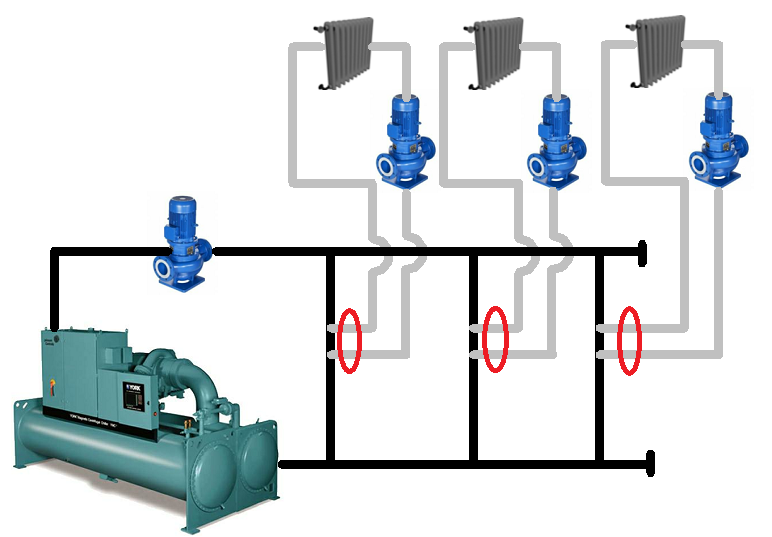

Pętla główna z nakładającymi się mostami — kolor czerwony wskazuje, które rury mają zostać odseparowane

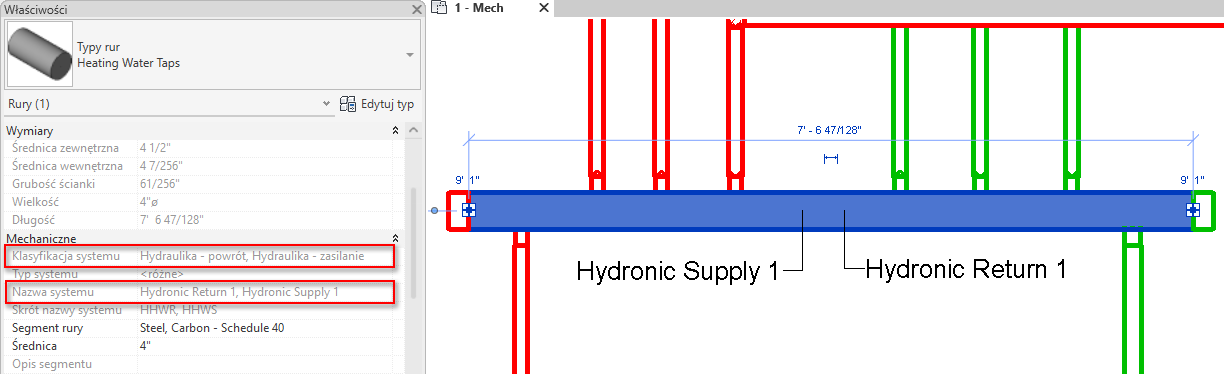

- Przepływ w jednorurowej pętli głównej jest równy najwyższemu przepływowi połączonych pętli drugiego rzędu. Jako przepływ w rurze wspólnej skojarzonej z pętlą drugiego rzędu z najwyższym przepływem wskazywana jest wartość zero, a jako wartości przepływu dla rur wspólnych innych pętli drugiego rzędu będą wskazywane różnice między wartością główną a tą wartością dla drugiego rzędu.

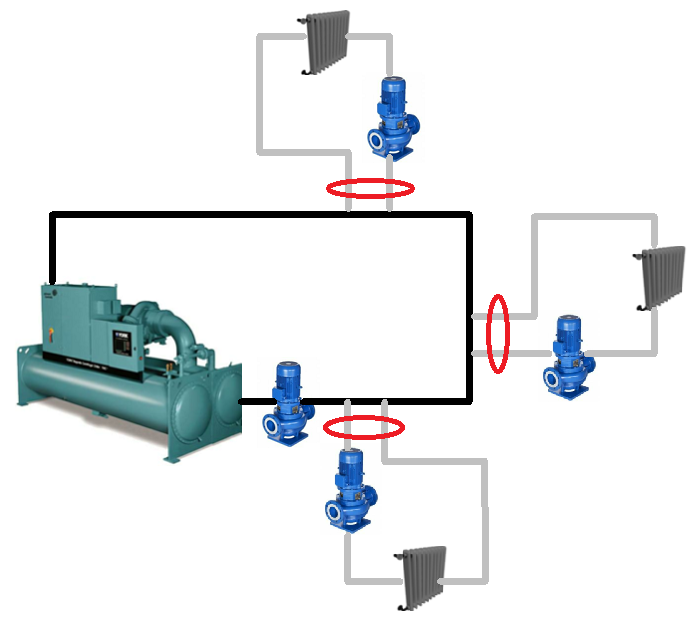

Pętla główna z pętlami drugiego rzędu z bezpośrednią i/lub odwrotną siecią zwrotną — kolor czerwony wskazuje, które rury mają zostać odseparowane

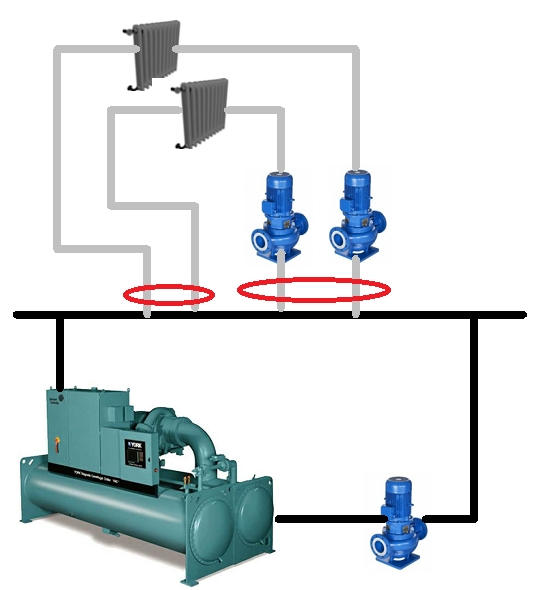

Pętla główna z kolektorem niskospadkowym — kolor czerwony wskazuje, które rury mają zostać odseparowane
