Utwórz rodzinę złączy z pojedynczą pętlą

Dowiedz się, w jaki sposób modelować rodzinę złącz z pojedynczą pętlą dla pełnych ścian.

Rodzina złącz z pojedynczą pętlą może być wykorzystywana w rodzinach z wieloma pętlami. W tym przykładzie jest to rodzina metryczna, ale można utworzyć wersje angielskie w podobny sposób.

1. Utwórz nową rodzinę przy użyciu szablonu Metric Generic Model.rft.
2. Otwórz widok elewacji przedniej.
3. Na palecie Właściwości, w obszarze Inne wybierz opcję Współdzielona.
4. Kliknij kolejno kartę Utwórz panel Formy (Gzyms).
5. Kliknij kolejno kartę Zmień | Wyciągnięcie po ścieżcepanel Wyciągnięcie po ścieżce (Szkicuj ścieżkę).
6. Naszkicuj ścieżkę pętli, wykorzystując dwie linie i łuk wyśrodkowany na pionowej płaszczyźnie odniesienia. Pętla rzutowana na zewnątrz ściany musi znajdować się powyżej poziomej płaszczyzny odniesienia. Końce w ścianie wychodzą poza poziomą płaszczyznę odniesienia.

7. Kliknij kolejno kartę Utwórzpanel Właściwości (Typy rodzin).
Uwaga: Karta Utwórz jest dostępna tylko podczas pracy w Edytorze rodzin.
8. Dodaj następujące właściwości typu z odpowiednimi wartościami w oknie dialogowym Typy rodzin.
   • Długość
   • Szerokość
9. Dodaj następujące właściwości typu i jego wzór.
   • Szerokość połowy: szerokość / 2
10. Kliknij przycisk OK, aby zamknąć okno dialogowe Typy rodzin.
11. Kliknij kolejno kartę Opispanel Wymiar (Wyrównany).

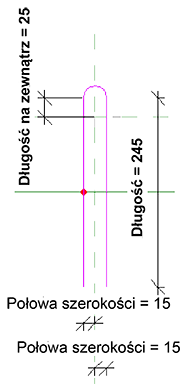

12. Utwórz następujące wymiary i określ ich etykiety.

13. Kliknij kartę Modyfikuj | Gzyms panel Szkicuj ścieżkę panel Tryb (Zakończ).
14. Wybierz ścieżkę gzymsu.
15. Kliknij kolejno kartę Zmień | Gzyms Ścieżka gzymsu (Wybierz profil).
16. Kliknij kolejno kartę Zmień | Gzyms Ścieżka gzymsu (Edytuj profil).
17. Wybierz rzut kondygnacji: Poziom Odniesienia i kliknij przycisk Otwórz widok.
18. Kliknij kolejno kartę Zmień | Gzyms Szkicuj ścieżkę (Okrąg).
19. Naszkicuj okrąg dla pętli.

20. Kliknij kolejno kartę Utwórzpanel Właściwości (Typy rodzin).
21. Dodaj właściwości typu o nazwie Średnica z odpowiednią wartością średnicy dla pętli w oknie dialogowym Typy rodzin.
22. Kliknij przycisk OK.
23. Kliknij kolejno kartę Opis panel Wymiar (Średnica).
24. Umieść wymiar średnicy i oznacz go parametrem Wymiar średnicy.

25. Kliknij kartę Modyfikuj | Gzyms panel Edytuj profil panel Tryb (Zakończ).
26. Kliknij kartę Modyfikuj | Gzyms panel Tryb (Zakończ).
27. Kliknij kolejno kartę Utwórzpanel Właściwości (Typy rodzin).
28. Utwórz typy rodzin dla pętli.
29. Kliknij przycisk OK, aby zamknąć okno dialogowe Typy rodzin.
30. Zapisz rodzinę.

    Rodzina złączy z pętlą jest gotowa do zapisania i załadowania do rodzin złączy z wieloma pętlami.
